MPO/MTP直接扇出光缆组件

0.0/5 rating (0 votes)

Description

MPO/MTP直接扇出光缆组件是应用在即插使用型的MPO转接模块盒中。该产品结构是在12色0.9光缆上组装MPO / MTP 连接器和LC, SC, FC等单芯连接器。

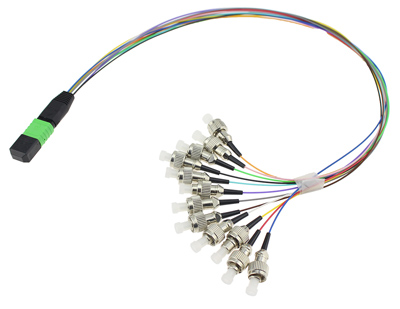

 MPO-MTP-Hydra-Cable-Assemblies

MPO / MTP直接扇出跳线

概述
MPO / MTP直接扇出光缆组件是应用在即插使用型的MPO转接模块盒中。该产品结构是在12色0.9光缆上组装MPO / MTP 连接器和LC, SC, FC等单芯连接器。易飞扬通信能为客户提供配套的即插使用型MPO模块和各类模块插拔面板的布线解决方案。有8/12/24芯单模和多模光缆可选用,如普通G652D / G657A1 / G657A2单模光缆,多模62.5/125, 10G OM2 / OM3 / OM4,或者抗弯高性能的10G多模光缆等。

1. 产品特点

  1. 单芯普通连接器可选用LC, SC, FC, E2000等
  2. 产品一端为MPO / MTP连接器,另一端为普通单芯连接器
  3. 可选8/12/24芯MPO / MTP连接器
  4. 采用0.9mm松套管光纤衔接MPO/MTP 连接头及普通连接头
  5. MPO/MTP 端带导针或不带导针可供选择
  6. 普通连接头端FCLCSC等连接头可供选择
  7. 单模(9/125)、多模(50/12562.5/125)、10G光缆可供选择
  8. 8/12/24芯光纤可供选择
  9. 方便安装,120.9松套管符合TIA-568C标准,也可选择2.0套管
  10. 12色0.9扇出光缆的极性可依据TIA-568C的各种极性来组装交付
  11. 符合Telcordia GR-1435-CORE, GR-326-CORE, RoHS

2. 产品应用场景

  1. 应用在即插使用型MPO转接模块盒中.
  2. 通信和有线电视网络
  3. 高密度光纤线路管理
  4. 可安装于1U小机箱内
  5. 高密度光纤设备
  6. 数据中心
  7. 可应用于LAN/WAN 局域网/广域网用户端

3. 产品标准

  1. Telcordia GR-1435-CORE
  2. 符合RoHS

4. 产品规格

MTP / MPO :

类型

单模

(APC 研磨)

单模

(PC 研磨)

多模

(PC 研磨)

纤芯数量

4,8,12, 24 等

4,8,12, 24 等

4,8,12, 24 等

光纤类型

G652D、G657A1 等

G652D、G657A1 等

OM1、OM2、OM3 等

插入损耗

低损耗型

标准型

低损耗型

标准型

低损耗型

标准型

≤0.35 dB

≤0.70 dB

≤0.35 dB

≤0.70 dB

≤0.35dB

≤0.50dB

回波损耗

≥55 dB

≥45 dB

≥20 dB

重复性

≥200 次

≥200 次

≥200 次

工作温度

-40℃ ~ +80℃

-40℃~ +80℃

-40℃ ~ +80℃

测试波段

1310nm

1310nm

850nm

普通连接头端:

类型

单模

多模

光纤类型

G652D、G657A1 等

OM1、OM2、OM3 等

插入损耗

UPC

APC

UPC

≤0.30 dB

≤0.30 dB

≤0.30dB

插损典型值

0.2 dB

0.2 dB

0.2 dB

回波损耗

≥50 dB

≥55 dB

≥25 dB

重复性

≥500 times

≥500 times

工作温度

-40℃ ~ +80℃

-40℃ ~ +80℃

测试波段

1310nm

850nm
