Mini微型粗波分复用器

Mini微型粗波分复用器

CWDM系统采用低成本、无须制冷的分布反馈(DFB)激光器,同时对波长复用/解复用器件的精度要求较低,而迷你型波分复用器(CCWDM)其准直器和滤波器焊在一个公共的基底上,基底由金属或玻璃构成,并且经过适当的环氧和固化处理。与三端口滤波器用光滑的封装表面进行连接的方式不同,迷你粗波分复用器CCWDM滤波器用粗糙的滤波器侧面进行连接,因此键合力要比三端口滤波器的大许多,这就有效地将反射光束的倾斜降到了最低。小型CWDM器件对温度的敏感性要低于三端口级联模块,因为其构造方式降低了反射光束的倾斜。CCWDM器件(迷你型波分复用器)其产品质量呈现很好的正态分布,同时制作过程的稳定性很好。北亿纤通提供轻巧型粗波分多路复用器(小型CWDM,MCWDM),显着提高光学性能,同时也降低了制造成本。这种小型CWDM模块,封装尺寸更小(仅火柴盒大小),同时性能和参数有着更卓越的表现。北亿纤通的所有CWDM模块符合Telcordia GR-1221-CORE。

F-tone的迷你型粗波分复用器模块能有效节省光纤资源和组网成本,它解决了光纤短缺和多业务透明传输两个问题,主要应用在城域网汇聚和接入层,可在短时间建网并开展业务.由于CWDM具有低成本,低功耗,小体积等诸多优点,是一种低价格,高性能的传输解决方案,现已广泛应用于城域网传输.封装方式有:ABS盒子,LGX盒子,19" 1U机箱.

产品特点
低插入损耗
低偏振相关损耗
高隔离度
高稳定性和可靠性
产品应用
在线监测
WDM系统
电信
移动应用

技术参数

参数 指标
通道数 4 8 8+E1 8+E2
透射波长 (nm) 1270,1290...1610 or 1271,1291...1611
中心波长精度(nm) ±0.5
波长间隔(nm) 20
通频带(nm) 通道 +/-6.5
升级端 1310+/-50 1260~1620
隔离度(dB) 相邻 >30
非相邻 >40
升级端 >15
插入损耗(dB) 通道 1.0 1.5 1.6 1.8
升级端 1.2 1.2
宽带平坦度(dB) <0.3
光纤类型 Corning SMF-28 with 900um loose tube
偏振相关损耗(dB) <0.15
偏振摸色散(ps) <0.1
方向性(dB) ≥50
回波损耗(dB) ≥45
最大功率(mW) 500
工作温度(℃) -5~+75
储存温度(℃) -40~+85

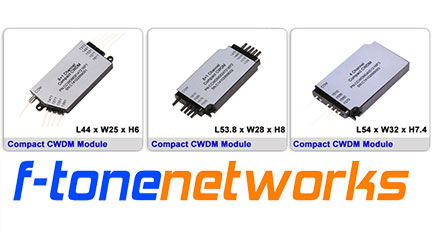

包装尺寸(mm) P1:L44×W25×H6 P2:L53.8×W28×H8 P1:L54×W32×H7.4

注意:

1、以上参数不包含连接头

2、P1,P2:光纤两侧出口;P3:光纤一侧出口
