模块式大功率光纤放大器M1231系列

描述
该产品为高功率输出 C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模 Pump 激光器和双包层光纤，采用独特的 APC(自动功率控制)和 ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的 MPU（微处理器）系统使用调节、显示方便、可靠、智能。
该产品采用与常规 EDFA 不同的双包层铒镱共掺放大技术，具有比普通技术高 10 倍的电光转换效率，所以具有更低的相对成本和更紧凑的体积与更低的功耗，特别适用于光纤到户 FTTH，光纤到楼等大分配比系统中应用。
该模块采用本公司独特的专利技术进行大功率 Pump 泄漏的处理，来获得更优的指标和更稳定的性能。
该模块采用单+5V 供电设计，以及专利技术的激光器驱动电路和温控电路，使得功耗更低，发热量更低。非常方便集成于产品中。

特点
● 低噪声系数：+5dBm 输入时低于5.5dB
● 铒镱共掺双包层放大技术：专利Pump 泄漏处理技术
● 极低的 CSO 劣化: ＜-70dBc
● 高稳定性和高可靠性：MTBF＞150000 小时
● 智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低 30％
● 输出功率可调
● 所有性能符合 Bellcore GR-1312-CORE 要求

应用
1. 模拟 CATV 传输系统
2. FTTH 光接入系统
3. 光功率分配系统
4. 自由空间光通信
5. 教学科研领域

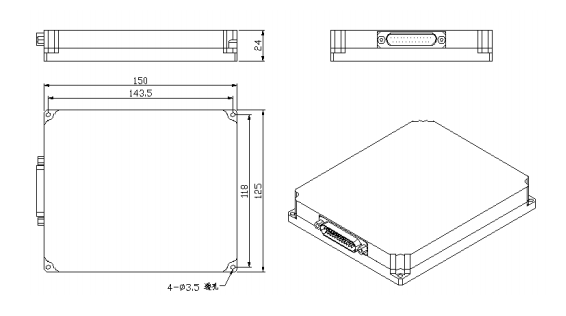

机械结构

订货信息

注：本产品有全国产化型号可选
本产品为FT-27系列光纤放大器，仅展示部分参数，如有需要，请联系我们。
