MCS 模块

0.0/5 rating (0 votes)

Description

MCS 模块

MCS 模块基于PLC分路器和MEMS光开关技术,MCS专为下一代ROADM系统而设计,每个单元由M个独立分路器和N个独立MEMS光开关组成,帮助路由光学方向自N上传（或下降）到M端口。

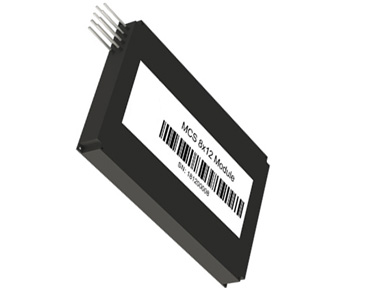

033

产品特性:
● 低插损
● 低功耗
● 波长独立
● 高可靠性和稳定性
● 基于PLC和MEMS光开关技术

产品应用:
● DWDM系统
● ROADM

产品规格:

参数	MCS模块
通道数	8x12	8x16
工作波长(nm)	1525~1565
插入损耗(dB)	≤15	≤16
插入损耗均匀性(dB)	≤1.5	≤1.7
温度相关损耗(dB)	≤0.5	≤0.5
波长相关损耗(dB)	≤0.5	≤0.5
偏振膜色散(ps)	≤0.5	≤0.5
回波损耗(dB)	≥40	≥40
通道隔离度(dB)	≥40	≥40
方向性(dB)	≥40	≥40
切换速度(ms)	≤300
消光比(dB)	≥35	≥35
断电损耗(dB)	≥35	≥35
光功率监控精度(dB)	±1.0
封装尺寸(mm)	220(L) x 140(W) x 20.5(H)

注：以上所有参数包含连接器。
