光纤阵列

4.3/5 rating (8 votes)

Description

光纤阵列Fiber Array

光纤阵列Fiber Array以高精度V型槽定位带状光纤的纤维位置,具有精确研磨的端面,作为平面光波导分路器(PLC Splitter)重要的部件之一,大大减少光波导器件和光耦合对准的损耗。

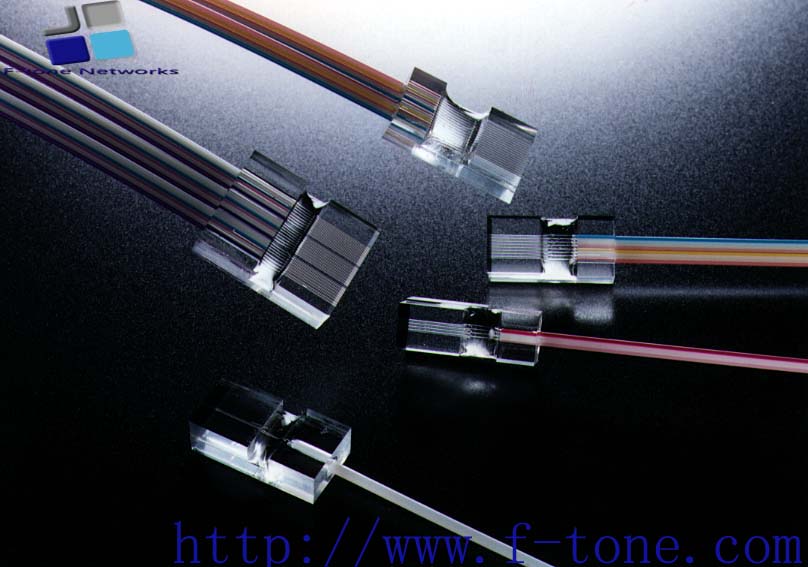

Fiber-Array



特性

  • 高精度光纤-光纤间距
  • 低插入损耗
  • 高精度抛光角度或按客户要求
  • 工作温度范围广: -40℃ ~85℃
  • 工作波长:1260nm ~ 1620nm
  • 高可靠性和稳定性

应用

  • 平面波导分路器件
  • 阵列波导光栅
  • 有源或无源光纤阵列器件
  • MEMS器件
  • 多通道集成器件

遵循

  • GR-1209-CORE
  • GR-1221-CORE
  • YD/T-1272Q
  • RoHS



  1. 性能参数



光纤阵列参数

材料

石英&硅基

V型芯槽

μm

250/127(±0.5)或客户指定

抛光角度

°

8°(±0.3°)

信道数

1

2

4

8

16

32

64

尾纤类型



250/900um

250um

4ribbon

8ribbon

2x8ribbon

4x8ribbon

8x8ribbon

信道间隔

μm

\

250

250

250/127

127

127

127

器件尺寸(mm)   (L×W×H)

mm

6x2.5x2.5

10x2.5x2.5

10x2.5x2.5

10x2.5x2.5/10x3.5x2.5

12x3.5x2.5

12x5.7x2.5

12X9.7X2.5

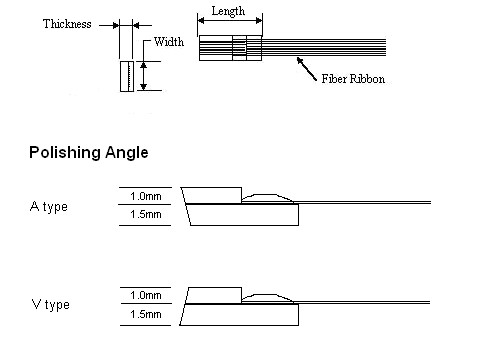

 PM-Fiber03



备注:



1. 工作温度 (℃):-40~85。



2. 储存温度(℃) -40~85。


5. 信息



单通道光纤阵列



SFA-

XX-

X-

XX-

X-

X-

X

S=单模

通道数

材料

光纤长度

光纤类型

光纤颜色

抛光角度

F=光纤

01=D型半圆管

Q=石英

12=1.2米

B=250μm

裸光纤

C=无色

A= +8°

A=阵列

02=方型管

S=硅基

15=1.5米

L=900μm

松套管

W=

V= -8°



03=V型槽



XX=客户指定

T=900μm

紧套管

B=

N=0°



X=客户指定

X=客户指定



多通道光纤阵列



FFA-

XX-

X-

XX-

XX-

X-

X

F=F-tone

通道数

材料

纤芯间距

带纤长度

带纤颜色

抛光角度

F=光纤

02=2 通道

Q=石英

25= 250μm

12=至少1.2m

S=F-tone标准

A= +8°

A=阵列

04=4 通道

S=硅基

12= 127μm

15=至少1.5m

X=客户指定

V= -8°



08=8 通道



..........



N=0°



..........



X=客户指定



64=64通道
