1X4机械式光开关

1X4机械式光开关主要应用于光传输网络中的光信号切换,OADM、OXC系统,以及光网络中光路的保护/恢复。F-tone公司可为光纤交换机系统提供性能优良、兼容性强开 关系列产品。这些开关广泛用于动态配置分插复用器OADM、交叉连接器OXC、系统监控中。F-tone公司的机械光开关具有串扰小、插入损耗低和可靠性高的优点。 同时F-tone可提供定制化产品以满足特定的控制和应用。

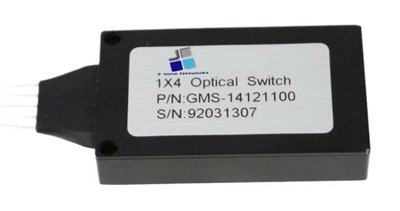

1X4机械式光开关

1. 产品特性

  1. 低插入损耗
  2. 低波长相关损耗
  3. 开关速度快

2. 应用场景

  1. 无源光网络
  2. 保护系统
  3. 可用于仪器仪表的测试及测量中
  4. 网络监控

3.遵循

  1. Telcordia GR-1209-CORE-2001
  2. Telcordia GR-1221-CORE-1999
  3. RoHS

4.性能指标

参数

指标

单位

波长范围

1260~1620

1310/1550

nm

插入损耗

<1.2

dB

偏振相关损耗

<0.2

dB

回波损耗

>50

dB

串扰

>50

dB

开关时间

<10

ms

光纤类型

Corning SMF-28



重复性

±0.05

dB

工作温度

-5~70

储存温度

-40~85

(℃)

开关驱动电压

5

V

封装尺寸

36X60X11

mm

备注:

1. 上表中所有参数不包含连接头的插入损耗

2. 每个连接头的损耗是0.2dB

5.驱动电路

Non-Latching Type





Electric Drive

Electric Drive Optical Path

Input→Output1

Input→Output2

Input→Output3

Input→Output4

Pin1

GND

GND

GND

N/A

Pin2

+5VDC

N/A

N/A

N/A

Pin3

     N/A

+5VDC

N/A

N/A

Pin4

N/A

N/A

+5VDC

N/A

Pin5

N/A

N/A

N/A

N/A
