100G QSFP28 光模块测试板
Description
100G QSFP28 光模块测试板
产品描述
QSFPMCB 具有优异的信号完整性高频特性，用来测试高速QSFP光模块眼图，误码，以及读取光模块序列号，温度，电压等信息；
产品特性：
- 支持40G QSFP/100G QSFP28光模块封装的模块误码测试，收端灵敏度测试，眼图测试，误码测试2.支持光模块对传误码测试，光模块环回模块测试

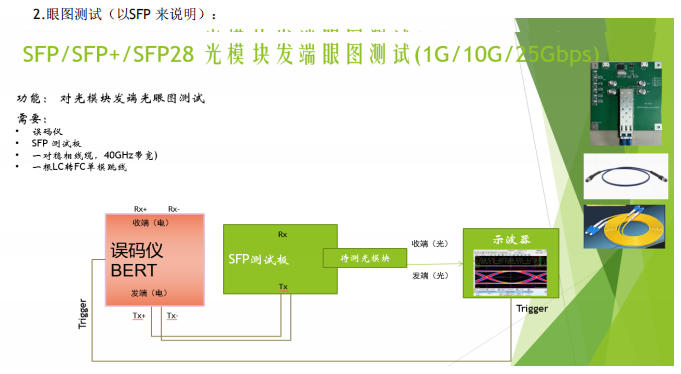

- 支持光模块发端眼图测试，此需要误码仪及高速采样示波器

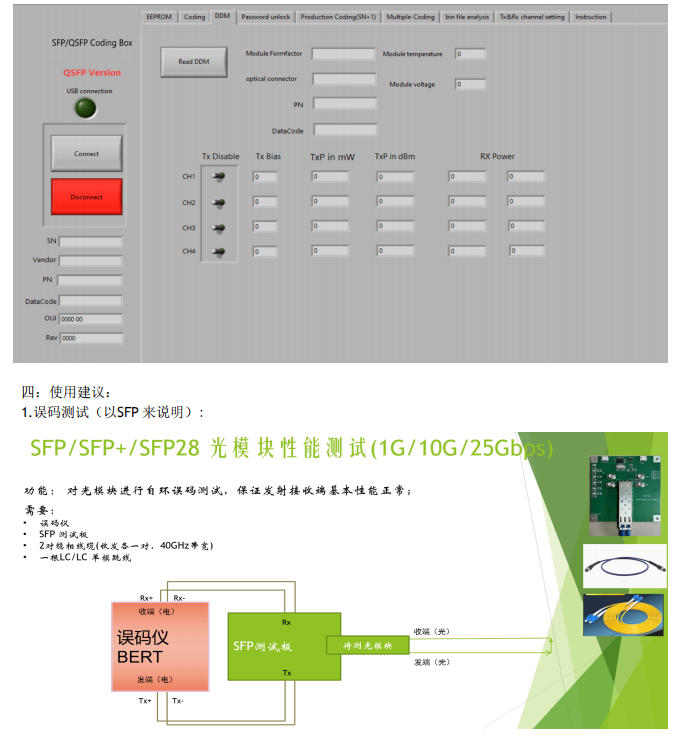

- 配合官方上位机软件支持回读发端光功率，收端光功率监控，内部监控电压，内部温度，激光器电流等；
- 支持发端激光器使能以及关闭
- 模块收发使用差分信号，所以测试10G或者以上速率时，需要配合稳相线缆。测试10Gbps速率需要18GHz稳相高速同轴线缆，测试25Gbps速率需要40GHz稳相高速同轴线缆。
- 测试板接口为高速SMA接口，带2x差分去嵌走线8.模块为5V3ADC-005 电源适配器供电；

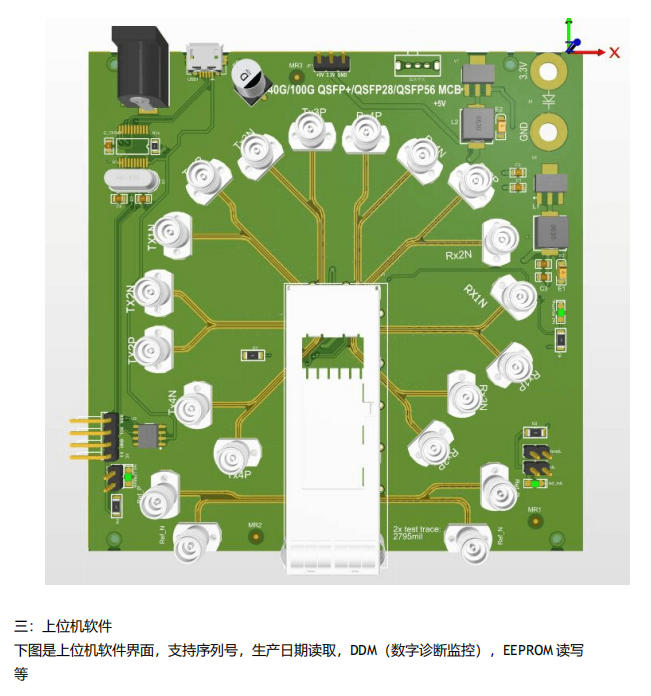

QSFPMCB 外观：
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
本产品为FT-YH系列，仅展示部分参数，如有需要，请联系我们。
注：本产品有全国产化型号可选
