Y27耐环境推拉式圆形电连接器

● 推/拉式锁紧机构,连接可靠,连接和分离方便快捷。
● 适用于盲目插合或其它插合情况,具有抗振动、防盐雾、防电磁干扰的性能,有防尘、防雨及气体密封等品种。
● 材料为铝合金、海军黄铜和不锈钢三种。
● 共有13种壳体号,1~121等18种芯数,有3~250A 等10种电流规格。
● Y27A系列电连接器有压接后松的品种。
● Y27F、G、H系列电连接器适用于舰船环境,具有防水密封的性能。
● 符合国家军用标准GJB2905A-2004,性能参照美军标MIL-C-38999。

适用范围:
◆ Y27系列圆形电连接器广泛应用于航天、航空、船舶、通讯等领域。
使用环境条件:
◆ 工作温度: -55～+125℃
◆ 工作气压: 101.3KPa-1.33Pa
◆ 相对湿度: 40±2℃时达92﹪～98﹪
◆ 振动: 正弦振动: 10～2000Hz加速度196m/s2
随机振动: 功率频谱密度0.4G2/Hz,加速度均方根值23.1G。
◆ 冲击: 980m/s2
◆ 加速度: 980m/s2
◆ 耐盐雾: Y27、Y27A、B、C系列：48h；Y27F、G、H系列: 铝合金壳体 96h;海军黄铜、
◆ 不锈钢壳体 1000h
◆ 电磁干扰屏蔽: 干扰频率为100Mhz～1GHz时,最小衰减45dB
◆ 浸水: 浸渍深度2m（仅Y27F、Y27G、Y27H系列）

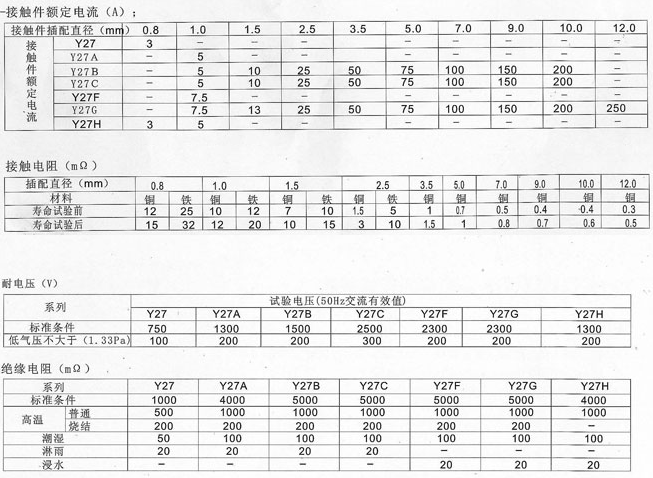

 主要性能参数:

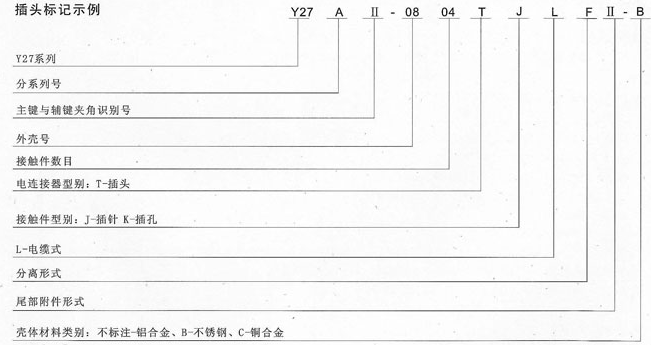

标记示例:

插座标记示例:

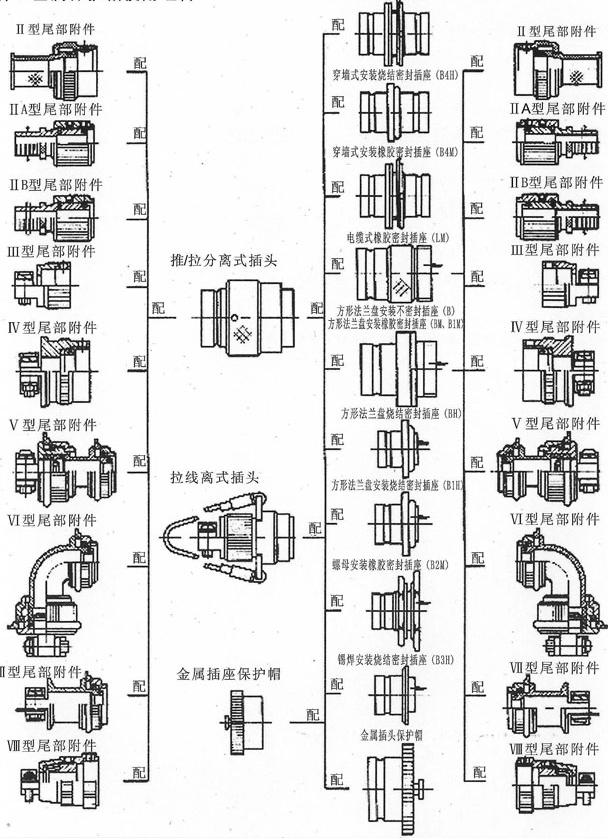

Y27系列电连接器插头、插座、尾部附件、金属保护帽使用组合:

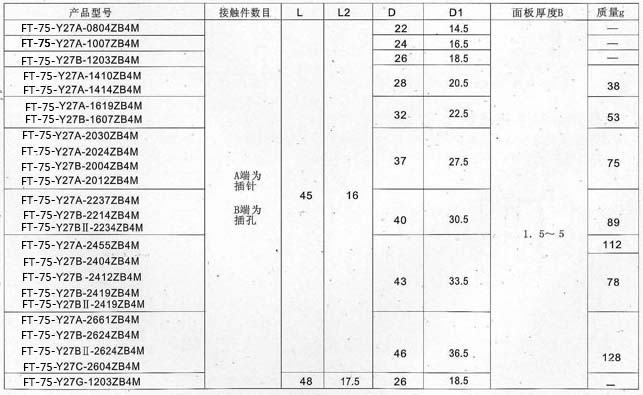

订购信息:
