Xenpak光模块

Xenpak光模块

Xenpak光模块

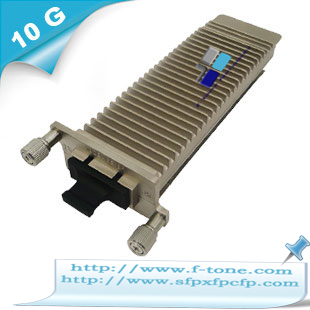

Xenpak光模块,10 Gigabit EtherNet Transceiver PAcKage万兆以太网接口收发器集合封装光模块,也是早期的万兆光模块。

XENPAK光模块定义与特点:

XENPAK光模块是10 Gigabit Ethernet 中的光收发器(独立于收发光信号的电路和光学元器件的小型装置,用于交换机和路由器的接口部分)的标准规范。由 Agere 、 Agilen 、三菱电机有限公司、 Pine Photonics, Tyco 和 Optillion 公司组成的XENPAK工作组定义,并规定了有关产品的外形尺寸、光插头种类、电气引脚配置和功能等参数。XENPAK光模块主要应用于一些比较老款的设备上。

Xenpak光模块通过70pin的SFP连接器与电路板连接,其数据通道是XAUI接口;Xenpak支持所有IEEE 802.3ae定义的光接口,在线路端可以提供10.3 Gb/s、9.95 Gb/s或4×3.125 Gb/s的速率。

Xenpak光模块

XENPAK光模块发展与历史:

发展到目前,Xenpak光模块已经是很笨重,体积大,比较落后的产品了。但我们必须承认一点,那就是Xenpak是光模块产品演进中的重要一步。Xenpak 体系结构为媒体访问控制器提供一个XAUI接口。串行器/解串器将10 Gbps 的有效负载和前向纠错系统开销分配给接口的4个通道,将每一条线路的信号传输速率降低到3.125 Gbps。Xenpak与不可热插拔的模块相比很有吸引力,但却不能满足某些重要市场的需求。Xenpak功耗通常为10W,对结构尺寸造成了一定的影响。因为它增加了印制电路板的制造成本并减少了宝贵的走线空间。

由于Xenpak光模块安装到电路板上时需要在电路板上开槽,实现较复杂,无法实现高密度应用。随着便从Xenpak标准演进出另两种体积更小的功能与Xenpak相当的光模块:Xpak光模块和X2光模块。

Xenpak光模块

XENPAK to SFP+ Converter

XENPAK to SFP+ Converter

XENPAK is a standardized form factor for 10 Gbps Ethernet fiber optics transponders. XENPAK optics are used in datacom optical links only (not telecom). The electrical interface to the host board is also standardized and is called XAuI (4 x 3.125 Gbps ). XENPAK optics are the oldest of the 10G form factors. Xenpak optics have the same connector type as an X2 module (SC).
