YF1分离脱落连接器

YF1系列圆形分离脱落地点连接器适用于军用电子系统,以及各种电器、电子设备等系统之间的电气线路连接,以及其它工业设备的电连接器,并可作瞬间电磁分离和机械分离。连接方式为旋插及直插,分离方式为电磁和机械分离。插座密封,并设有防火焰机构,能承受短时间850℃高温火焰。

使用环境条件:
● 环境温度: -40℃~85℃
● 相对湿度: 40±2℃时相对湿度95％~98％
● 工作温度: 在850℃高温下正常工作80秒（插座）
● 工作气压: 222.9kPa~1.33Pa
● 正弦振动: 10~2000Hz 加速度98m/s²
● 冲击加速度: 686 m/s²
● 加速度 加速度: 245 m/s²

主要技术特性:
● 工作电流: 3A
● 接触电阻: 正常条件下≤8mΩ
● 寿命试验后: ≤15mΩ
● 绝缘电阻

 耐电压:

● 密封性: 0.2MPa
● 分离力: 20芯19.6 ~49N
● 55芯29.4N ~59N
● 电磁分离: DC27±3V（线包阻值6Ω~7Ω）
● 机械寿命: 100次
● 执行标准: QJ1796A-1998《分离（脱落）电连接器通用规范》

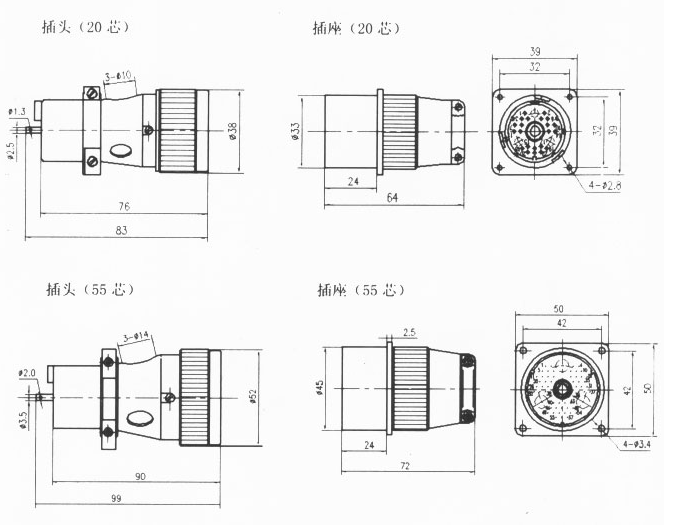

 外形及安装尺寸:
