JF2-126型脱落电连接器

JF2-126芯脱落电连接器适用于战略战术武器系统、航天运载系统级间与地面设备之间的电气线路连接和自动分离,以及类似需要自动分离的场合。连接方式为手轮式,分离方式为电磁解锁和机械解锁,瞬间强制分离。

使用环境条件
● 工作温度 -55℃~100℃ 电磁分离 DC 28±3V
● 相对湿度 40±2℃时相对湿度90％~95％ 分离时间≤0.2s
● 工作气压 101.3kPa~6.67Pa 机械寿命 300次
● 正弦振动 10~2000Hz 加速度147m/s² 执行标准 QJ1796A-1998《分离（脱落）
● 冲击 加速度 980 m/s² 电连接器通用规范》
● 加速度 加速度245m/s²
注：插合状态下,上述3项加速度值减半。

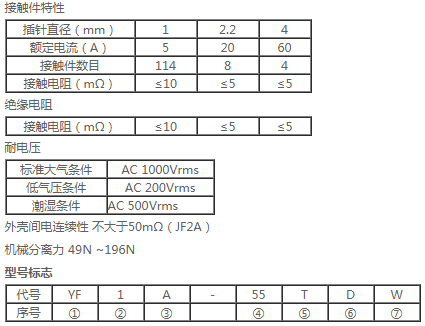

主要特征:

①矩形脱落电连接器
②设计序号
③类别号: A-具备外壳间电连接器性性能,无此性能不标注
④芯数: 126
⑤电连接器类别: T-插头,Z1-单层插座,Z2-双层插座
⑥D-电磁分离插头,手动分离插头不标注
⑦插头电缆罩出线口形式: W-弯式,直式不标注
①矩形脱落电连接器
②设计序号
③类别号: A-具备外壳间电连接器性性能,无此性能不标注
④芯数:126
⑤电连接器类别: T-插头,Z1-单层插座,Z2-双层插座
⑥D-电磁分离插头,手动分离插头不标注
⑦插头电缆罩出线口形式: W-弯式,直式不标注

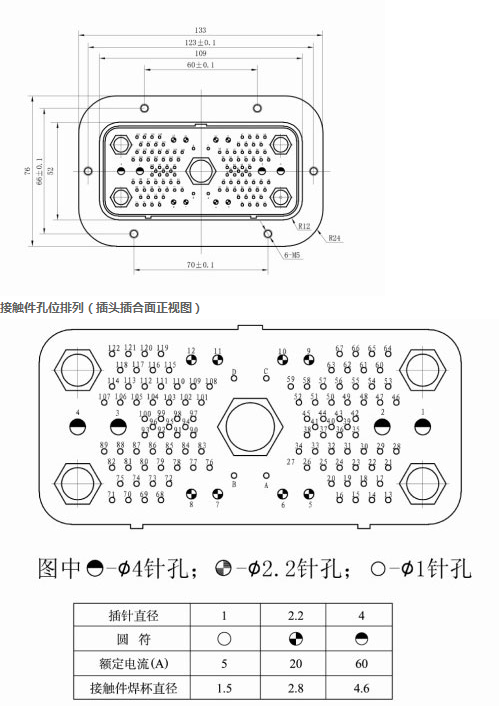

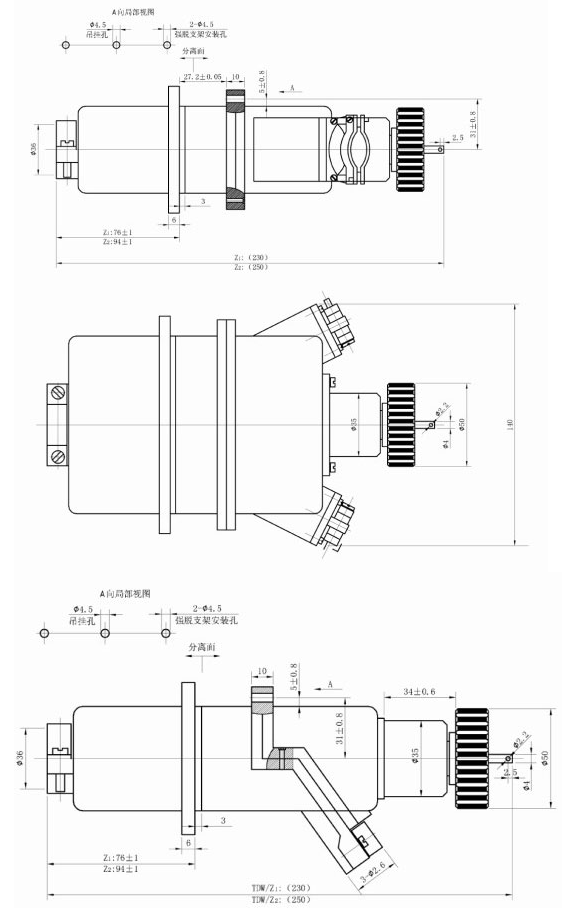

 外型及安装尺寸:

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
