产品描述

FTBR-1414xx/2412xx系列光纤收发器件，配合850nm多模光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路，FTBR-1414xx在60mA电流驱动下，传输距离最小为2750米。 FTBR-1414xx/2412xx与AVAGO的HFBR-1414/2412系列产品完全兼容，支持工业标准的ST光纤接口，提供带螺纹和金属接口可选。FTBR-1414xx/2412xx适配多种类光纤芯径的多模光纤。

 FTBR-1414xx为发射器，由一颗峰值波长为850nm的高功率LED芯片封装而成，配合62.5/125μm芯径的850nm多模光纤在60mA电流驱动下输出光功率典型值为-14dBm。FTBR-2412xx为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为开漏MOSFET结构，支持最大输出电压为25V。

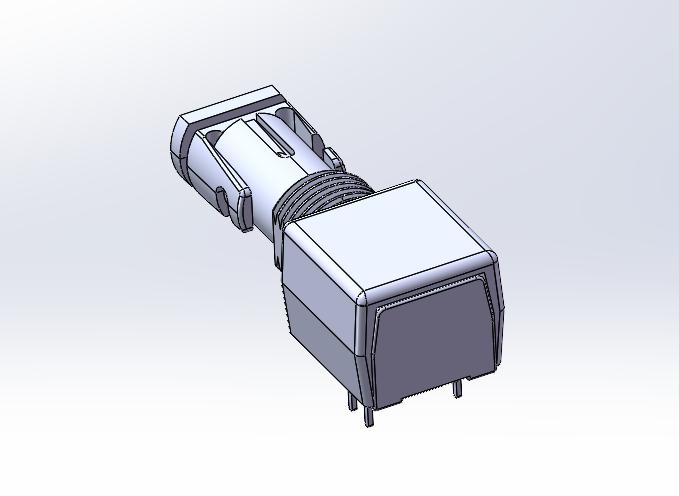

产品外观效果示意图如下图所示

产品特性

• 数据传输速率：DC-5MBd
• 传输距离最小值：2750米
• 输出波形脉宽稳定
• 满足工业级温度范围：-40℃至85℃
• 符合RoHS标准
• 适配多种芯径光纤
• ST接头带螺纹和金属接口可选

产品订购信息

表1 产品订购信息

• 1414发射器管脚定义

发射器绝对最大额定值

发射器光电性能参数

工作温度范围-40℃ – 85℃，电源电压范围 4.75V<Vcc<5.25V

2412接收器管脚定义

接收器绝对最大额定值

接收器光电性能参数

工作温度范围-40℃ – 85℃，电源电压范围 4.75V<Vcc<5.25V

外围配置推荐电路

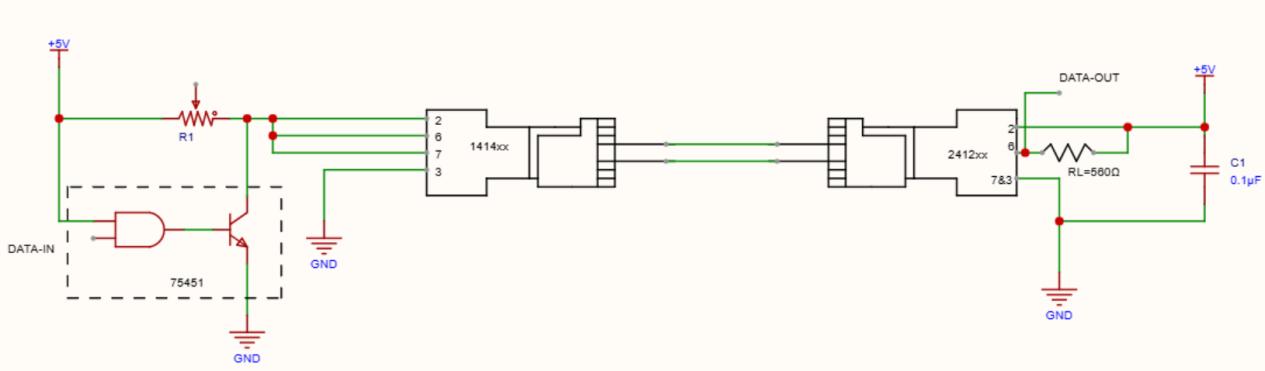

FTBR-1414TZ/2412TZ典型应用电路图

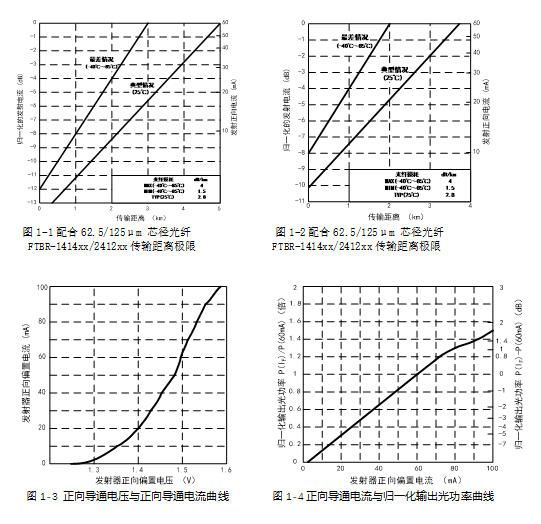

通过调节R1电阻阻值可以在功耗与传输距离之间进行折衷设计，如果最大的传输距离要求1800米，通过图1-1可知，FTBR-1414xx的驱动电流需为20mA，通过图1-3可知，FTBR-1414xx在驱动电流为20mA时，正向导通电压为1.4V，那么FTBR-1414xx/2412xx与AVAGO的HFBR-1414/2412进行混用时的最差情况出现在发射为FTBR-1414xx，接收为HFBR-2412时。图1-2给出了FTBR-1414xx和HFBR-2412配对使用时的传输距离值，可依据要求的传输距离合理选择R1值。

图1-1和图1-2给出的传输距离是没有考虑额外的系统损耗的，如果有额外的系统损耗，需要通过图1-1和图1-2的左侧坐标，位移额外的系统损耗值（以dB为单位）来计算传输距离极限，举例如下：

FTBR-1414xx的驱动电流为20mA时，可从图1-1中得出，全温下其传输距离可以保证1800米。若有额外2dB的系统损耗，全温下其传输距离仍然可以保证1300米。发射器串联限流电阻 R1，接收器电源引脚就近并联0.1μF 陶瓷旁路电容，走线长度≤20mm；高速应用建议增加预偏置电路，匹配 74ACT 系列逻辑门；电源端并联 10μF+0.1μF 滤波电容，抑制电源纹波。

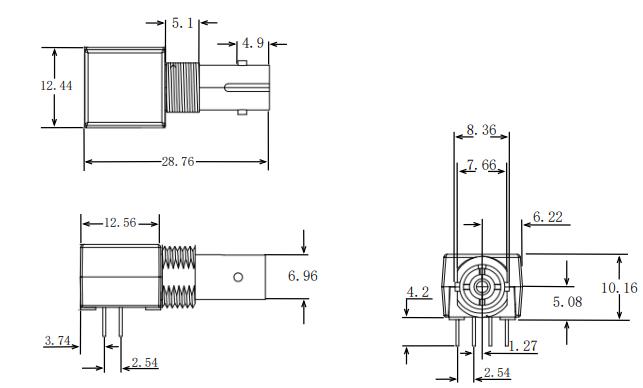

 外形尺寸

（1）全系为标准 8 引脚 DIP 直插封装，引脚间距 2.54mm；

（2）不同端口整体封装宽度一致，仅光口结构尺寸不同，详细机械尺寸参照原厂规格图，单位 mm，未注公差 ±0.5mm。

本产品仅展示部分参数（01），如有需要，请联系我们。
