随着数据业务的飞速发展,对传输网的带宽需求越来越高。而光纤资源已经固定,如果再次铺设或者重新铺设费用昂贵,需要设备制造商提供有保障、低成本的解决方案。

WDM 1

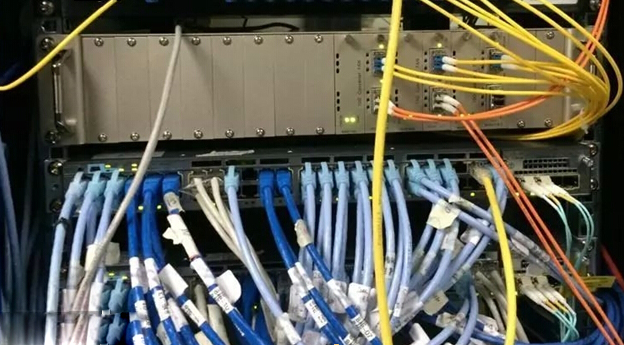

波分复用器实际应用图

鉴于城域网具有一定传输距离,业务种类较多等许多不同与骨干网的特点,波分复用器(WDM)技术十分适用于光纤扩容。

可能大家感觉得波分复用器是一个高大上的东西。其实它并没有那么复杂,他只是一个物理层的东西。(不过在生产和技术上的确复杂和不容易)

在这里,简单的介绍一下,WDM复用器与解复用器(MUX/DEMUX)复用器:将多路不同波长的光信号复用到一个光纤上传输、解复用器:将对端复用器发射过来的混合光信号分解为原来的多路光波长信号。

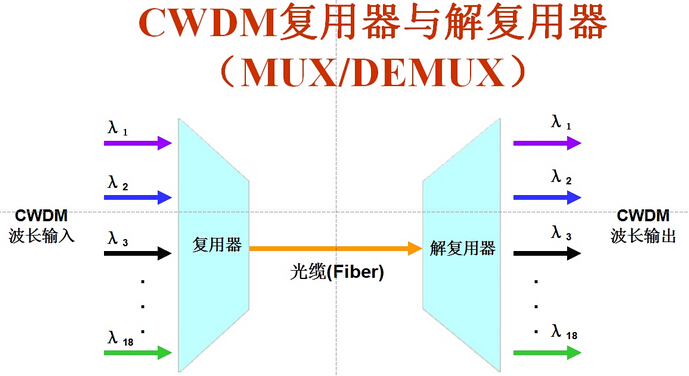

听起来比较复杂,看下图案就清晰许多的。

WDM 2

这个样就是一个最简单的WDM波分系统,不过上面这个图是单个方向的传输。实现中很多时候传输都是双向的(像以太网、SDM等),这时候就要用2套上面的图片设备,分别做一个方向的传输。这种我们称为双纤双向的WDM系统。

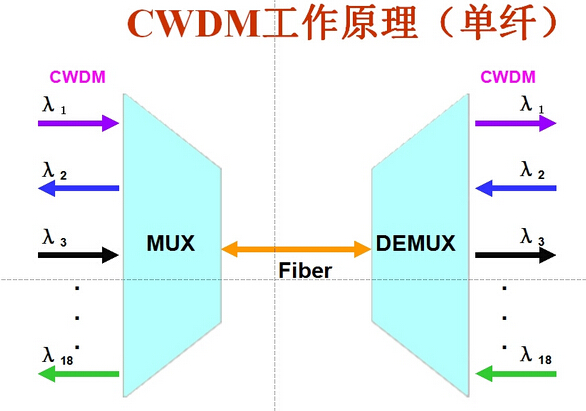

除此之外,波分是一种光路可逆的器件,基于光路可逆的原理性质,可以改为下面的这种接法:

WDM 3

这种我们称为单纤双向的WDM系统。

以上两种是最为简单的无源波分系统。只要将相应波长的光模块接入进去就可以实现通信了。

如果对波分复用器的相关技术问题和应用问题都可以联系我司的,我司有专业的技术人员为您解答。
