铜数据电缆——5e 类屏蔽(F/UTP) 电缆
Description
5e 类屏蔽电缆具有高品质电气及机械性能，超越ISO/IEC 11801，ANSI/TIA-568-C.2 标准的要求。铝箔总屏蔽，结构轻巧，屏蔽性能优良，可用于100MHz 双工传输系统。数据电缆适用于结构化布线，可用于传输数字或模拟语音、视频和数据信号。适用于以太网供电。

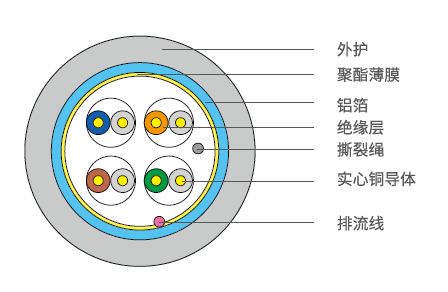

材料及结构尺寸
- 导体： 24AWG实心铜导体
- 绝缘： 实心或发泡PE
- 护套： 阻燃PVC或无卤阻燃LSZH
- 直径： 6.3mm
物理电气性能 (20℃ )
|
最大 |
直流电阻 |
绝缘电阻 |
特性阻抗 |
时延差 |
工作 |
安装时 |
弯曲 |
近端不 |
|
2% |
9.5Ω /100m |
>5000MΩ · km |
4-250MHz |
≤ 45ns/100m |
安装温度：-20℃ ～+60℃ |
不小于8 |
静态10倍缆径，动态20倍缆径 |
1 MHz >50dB, |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
