RP7F11T10光缆组件

一、型号
①RP7F11T10- RP7F11T10 –C3.5*8-MIV10
型号说明：两端为RP7F11T10插头，光缆为3.5mm八芯OM3铠装光缆，长度为10米。
②RP7F11T10-8LC –C3.5*8-2MIV15/1
型号说明：左端为RP7F11T10插头，右端为8只LC插头，光缆为3.5mm八芯OM3铠装光缆，长度为15米，分支长度1米。
二、产品外形及尺寸

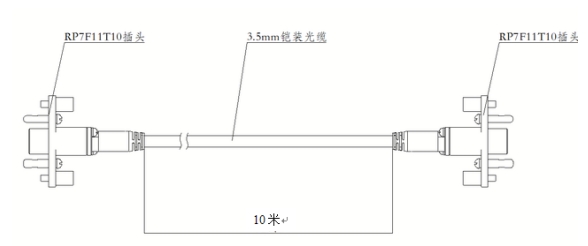

1、RP7F11T10- RP7F11T10 –C3.5*8-MIV10光缆组件外形图E79

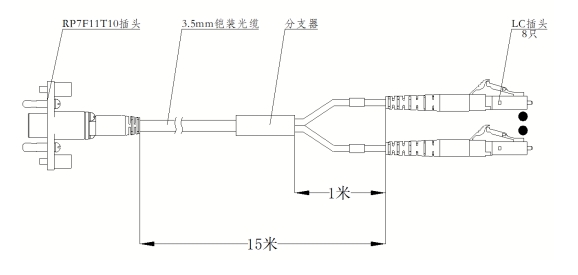

2、RP7F11T10-8LC –C3.5*8-2MIV15/1光缆组件外形图E79

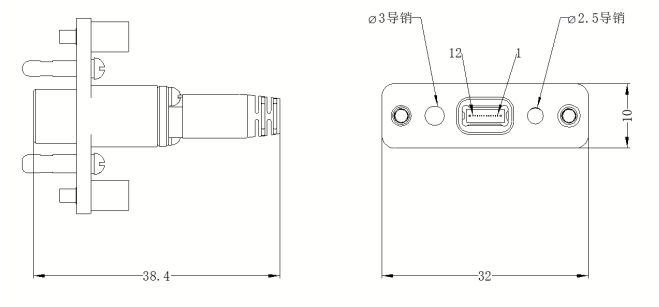

3、插头外形尺寸及接点排列E79
4、光路对应关系
①RP7F11T10- RP7F11T10 –C3.5*8-MIV10

左端RP7插头

1-4

9-12

右端RP7插头

1-4

9-12


②RP7F11T10-8LC –C3.5*8-2MIV15/1

左端RP7插头

1-4

9-12

右端LC插头

1-4

9-12


三、产品性能

项目

参数

传输模式

多模OM3

工作波长

850nm&1300nm

光学性能

RP7≤0.8dB，LC≤0.2dB

振动

频率10～2000Hz，功率谱密度0.06g2/Hz

冲击

峰值加速度490m/s2

机械耐久性

≥500次

盐雾

96h

工作温度

-40℃～+85℃













注：本产品有全国产化型号可选
