Polarization Maintaining Filter Coupler(both axis working）

Polarization Maintaining Filter Coupler(both axis working）

0.0/5 rating (0 votes)

Description

北亿纤通专业研发制造：Polarization Maintaining Filter Coupler(both axis working),商业级Polarization Maintaining Filter Coupler(both axis working),工业级Polarization Maintaining Filter Coupler(both axis working),Polarization Maintaining Filter Coupler(both axis working)保偏光器件,是一个非常专业的Polarization Maintaining Filter Coupler(both axis working)厂家，有很好的Polarization Maintaining Filter Coupler(both axis working)价格。北亿纤通研发生产的Polarization Maintaining Filter Coupler(both axis working)广泛应用于航天、航空、电力、铁路、医疗、交通、通信、等各大领域。



Polarization Maintaining Filter Coupler(both axis working)

Features

Applications

         Low Insertion Loss

         EDFA & Raman Amplifier

         High Return Loss

         Fiber Sensor

         High Extinction Ratio

         Fiber Optical Instrument

         High Reliability

         Power Monitoring System

         High Stability




Specifications

Parameter

Unit

Value

Type

-

1x2

2x2

Center Wavelength

nm

1310,1550

1064

1310,1550

 1064

Operating Wavelength Range

nm

±40

±20

±40

±20

Excess Loss

dB

0.7

0.8

1.0

  1.2

Uniformity (only for 50/50)

dB

0.4

0.5

0.6

0.8

Coupling Ratio

dB

01/99~50/50

Min.Extinction Ratio

only for B type

dB

20

20

18

18

Min.Return Loss

dB

50

Max.Optical Power(CW)

mW

300

Max.Tensile Load

N

                     5

Fiber Type

Tap Port

-

SMF-28e, HI1060 or PM Panda Fiber

Port1 & 3

-

PM Panda Fiber

Operating Temperature

℃

-5~+70/-40~+85

Storage Temperature

℃

-40~+85

For device with connector, IL is 0.3dB higher, RL is 5dB lower, ER is 2dB lower;

The default connector key is aligned to slow axis;

For Type 1x2, routing path is 3 to 1, 2(tap), For Type 2x2, routing path is 1 to 2(tap), 4, 3 to 4(tap), 2

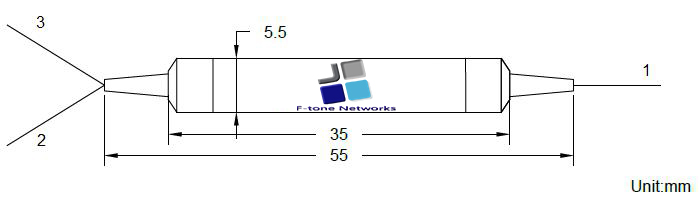

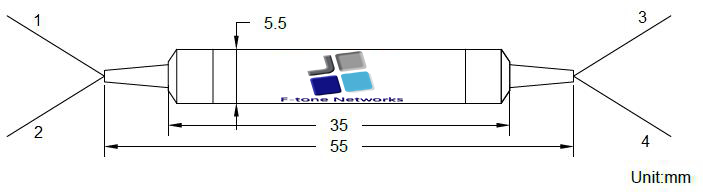

Package Dimensions

 3port-passive4port-passive


Ordering Information

    PMFC-1111-23345678-9999

1111

-Center wavelength:

1550=1550nm,1310=1310nm,......,0850=850nm

2

-Port number:

1=1x2, 2=2x2

33

-Tap ratio:

01=1%,02=2%,......,05=5%,......, 50=50%

4

-Axis alignment

F=Slow axis working Fast axis blocked, B=Both of axis working

5

-Fiber type for tap port:

1=PM Panda fiber aligned, 2=smf-28e, 3=hi1060

6

-Fiber type for port 1,3:

1=PM Panda fiber, 2=SMF-28e,3=Hi1060

7

-Pigtail type:

0=250 bare fiber, 1=900um loose tube, 2=2.0mm loose tube, 3=3.0 loose tube

8

-Fiber length:

0=0.8m,1=1m

9999

-Connector type:

0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC
