保偏光纤阵列

5.0/5 rating (3 votes)

Description

保偏光纤阵列PM Fiber Array

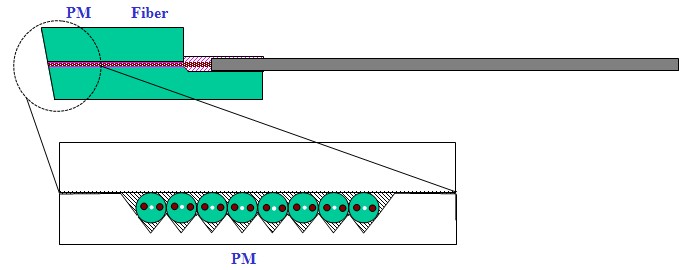

保偏光纤阵列PM Fiber Array是利用V形槽（即V槽，V-Groove)把一条保偏光纤带安装在阵列基片上。应用于保偏光波导器件、保偏准直器阵列、不同的激光源...等等！

PM-Fiber

PM-Fiber01

PM-Fiber02







1. 应用

保偏光波导器件

保偏准直器阵列

不同的激光源

2. 保偏光纤排列

保偏方向 Ⅰ:

保偏方向Ⅱ:

保偏方向Ⅲ:

保偏方向Ⅳ:

3. 性能参数&机械尺寸

保偏光纤阵列参数

材料

石英&硅基

V型槽芯距

μm

127/250(±0.5)或客户指定

抛光角度

°

8°(±0.3°)

光纤类型



250um Panda PM fiber

信道数

1

2

4

8

16

32

64

通道间隔

μm

\

250

250

250

127

127

127

包装尺寸

mm

6 x2.5x2.5

10x2.5x2.5

10x2.5x2.5

10x2.5x2.5/10x3.5x2.5

12x3.5x2.5

12x5.7x2.5

12X9.7X2.5

(L)X(W)X(H)

工作温度 (℃)

-40～85

存储温度 (℃)

-40～85




备注:

通道数、保偏方向、操作波长或产品尺寸可客户指定。.

4. 订货信息

保偏单通道光纤阵列

PMSFA-

XX-

X-

XX-

X-

X-

X

PM=保偏

通道数

材料

光纤长度

光纤类型

光纤颜色

抛光角度

S=单模

01=D型半圆管

Q=石英

12=1.2米

B=250μm裸光纤

C=无色

A= +8°

F=光纤

02=方型管

S=硅基

15=1.5米

L=900μm松套管

W=白

V= -8°

A=阵列

03=V型槽



XX=客户指定

T=900μm紧套管

B=蓝

N=0°


X=客户指定

X=客户指定



保偏多通道光纤阵列

PMFA-

XX-

X-

XX-

XX-

X-

X

PM=保偏

通道数

材料

纤芯间距

带纤长度

带纤颜色

抛光角度

F=F-tone

02=2 通道

Q=石英

25= 250μm

12=至少1.2m

S=F-tone标准

A= +8°

F=光纤

04=4 通道



12= 127μm

15=至少1.5m

X=客户指定

V= -8°

A=阵列

08=8 通道



..........



N=0°


..........



X=客户指定


64=64通道
