外观结构

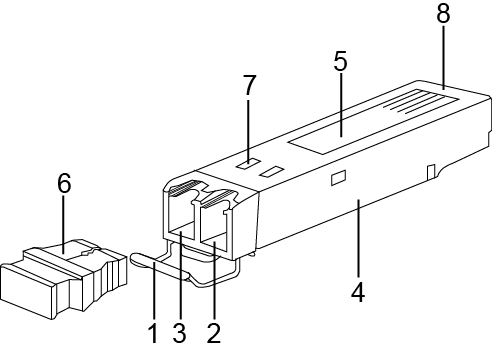

光模块的外观结构如图7-1所示。

图7-1  光模块的外观结构

1．拉手扣	2．接收接口	3．发送接口
4．壳体	5．标签	6．防尘帽
7．裙片	8．接头	-

术语解释

封装类型

光模块的封装分类，比如：SFP、eSFP、SFP+等，详见表7-1。

表7-1  光模块的封装类型

封装类型	描述	光模块分类
SFP（Small Form-factor Pluggable）	小型可插拔型封装。	FE光模块
eSFP（Enhanced Small Form-factor Pluggable）	增强型SFP，指的是带电压、温度、偏置电流、发送光功率、接收光功率监控功能的SFP，有时也将eSFP称为SFP。	FE光模块 （包括单纤双向光模块）
		GE光模块 （包括单纤双向光模块）
		GE CWDM光模块
		GE DWDM光模块
		GE光电模块
SFP+（Small Form Pckage Plus）	指速率提升的SFP模块，因为速率提升，所以对EMI敏感，壳子上面的裙片做的多了，配对的笼子也相对缩紧了。	10GE光模块
QSFP+（Quad Small Form-Factor Pluggable）	四通道小型可热插拔光模块。	40GE光模块

传输距离

光信号所能传输的最大距离。因为光纤本身对光信号有色散、衰减等副作用，所以不同类型的光源发出的光所能传输的距离不一样。

接口速率

光器件所能承载的无误码传输的最大电信号速率，以太网标准规定的接口速率有：125Mbit/s、1.25Gbit/s、10.3125Gbit/s、41.25Gbit/s等。

中心波长

在发射光谱中，连接50℅最大幅度值线段的中点所对应的波长。

光纤模式

根据光纤的纤芯直径及特性分为多模和单模，一般多模光纤纤芯直径大，模式色散严重，所以传输距离较短；而单模光纤模式色散小，所以可远距离传输。

模式带宽

模式带宽是主模中心波长的最大峰值跌落一定dB后的带宽，表征光谱特性。

光纤直径

光纤的纤芯直径，有国际标准，多模的为62.5um和50um；单模的为9um。

光纤等级

因为不同波长的光在不同的光纤中都有自己的最佳工作窗口，为调整最佳工作波长或色散特性，改变折射率分布，将光纤分为：多模光纤（G.651）、 普通单模光纤（G.652）、色散移位光纤（G.653）、非零色散移位光纤（G.655）等，常用的是G.651和G.652。

接头类型

光模块光口（插入光纤部位）的类型，常见的有：LC（所有的SFP、SFP+、XFP）、MPO（部分的QSFP+、CXP）等。

发送光功率

在模块的正常工作条件下，模块输出的光功率。

接收灵敏度最大值

在一定的误码率BER（bit error rate ）=10^-12条件下，接收组件能接收的最小输入平均光功率。

过载光功率

在一定的误码率BER（bit error rate ）=10^-12条件下，接收组件能接收的最大输入平均光功率。

消光比

全调制条件下信号平均光功率与空号平均光功率比值的最小值，表征0、1信号的区别能力。
