OPA10模块式EDFA
Description
OPA10模块式EDFA
1 性能指标
光学性能指标
表1：光学性能指标
|
参数指标 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作波长范围 |
nm |
- |
1550 |
- |
|
工作波长类型 |
|
单波长 |
||
|
输入光功率范围 |
dBm |
-20 |
-10 |
0 |
|
输出光功率范围 |
dBm |
0 |
10 |
10 |
|
噪声系数@1550nm，Pin=-10dBm，Pout=10dBm |
dB |
- |
- |
5.5 |
|
偏振相关增益 |
dB |
- |
- |
0.5 |
|
偏振模色散 |
ps |
- |
- |
0.5 |
|
输入输出回波损耗 |
dB |
45 |
- |
- |
|
控制模式 |
APC，ACC |
|||
注：双向EDFA，不要隔离器，无 无光关泵功能
2.工作环境
表2：工作环境
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作温度范围 |
-20 |
+25 |
+60 |
℃ |
|
|
储存温度范围 |
-40 |
- |
85 |
℃ |
|
|
相对湿度 |
5 |
- |
90 |
% |
|
电源规格
表3：电源规格
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
供电电压 |
+4.75 |
+5 |
+5.25 |
V |
|
总功耗 |
- |
10 |
15 |
W |
4.连接器类型
通信接口类型：26PIN
RS232通信接口及管脚定义
表4：管脚定义
|
管脚号 |
名称 |
属性 |
电平类型 |
功能描述 |
|
1 |
VCC_3.3V |
P |
|
3.3V供电电源 |
|
2 |
VCC_3.3V |
P |
|
3.3V供电电源 |
|
3 |
GND |
P |
|
电源地 |
|
4 |
GND |
P |
|
电源地 |
|
5 |
NC |
F |
|
保留 |
|
6 |
NC |
F |
|
保留 |
|
7 |
NC |
F |
|
保留 |
|
8 |
NC |
F |
|
保留 |
|
9 |
Output_Alarm |
O |
LVTTL |
输出光功率告警 |
|
10 |
Input_Alarm |
O |
LVTTL |
输入光功率告警 |
|
11 |
PumpTem_Alarm |
O |
LVTTL |
泵浦温度告警 |
|
12 |
Pump_CurrentAlarm |
O |
LVTTL |
泵浦电流告警 |
|
13 |
NC |
F |
|
保留 |
|
14 |
ModuleTem_Alarm |
O |
LVTTL |
模块温度告警 |
|
15 |
NC |
F |
|
保留 |
|
16 |
NC |
F |
|
保留 |
|
17 |
NC |
F |
|
保留 |
|
18 |
Reset |
I |
|
外部复位输入 |
|
19 |
GND |
P |
|
电源地 |
|
20 |
GND |
P |
|
电源地 |
|
21 |
RXD |
I |
RS232 |
串行数据输入 |
|
22 |
TXD |
O |
RS232 |
串行数据输出 |
|
23 |
GND |
P |
|
电源地 |
|
24 |
GND |
P |
|
电源地 |
|
25 |
VCC_3.3V |
P |
|
3.3V供电电源 |
|
26 |
VCC_3.3V |
P |
|
3.3V供电电源 |
Note1: P：电源；I：输入；O：输出；F：悬空。
Note2: 全部的输出告警引脚都为低电平的时候有告警信息。
Note3: 外部复位输入为低电平有效。
5.机械尺寸及尾纤
机械尺寸

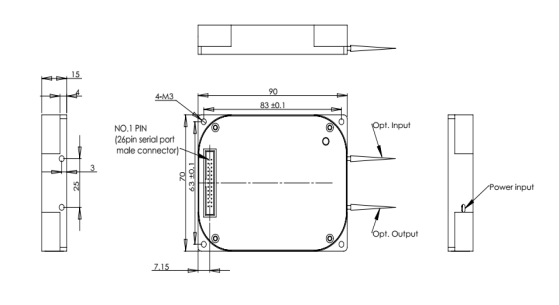

图1：机械尺寸
90*70*15mm
尾纤
表5：尾纤类型
|
Items |
Specifications |
|
光纤类型 |
SMF-28e 900um 套管 |
|
输入尾纤长度(不含头) |
520+/-10mm |
|
输出尾纤长度(不含头) |
520+/-10mm |
|
光纤颜色 |
white |
|
连接头类型 |
FC/APC |
型号：FT-63-EDFA-M3-C1-N-10dBm-09SM-0.52m-FC/APC
注：本产品有全国产化型号可选
本产品为FT-63系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
