MT 光缆组件

一、 型号
（1）MT24/SD-2MPO-MIV1.5/0.5
型号说明：左端为 24 芯 MT 插头（带弹簧带导针），右端为 2 个 12 芯 MPO 插头，光纤为 OM3 多模，光纤长度 1.5 米，分支长度 0.5 米。
（2） MT24/SD-3MPO-MIV1.5/0.5
型号说明：左端为 24 芯 MT 插头（带弹簧带导针），右端为 3 个 12 芯 MPO 插头，光纤为 OM3 多模，光纤长度 1.5 米，分支长度 0.5 米。
（3）MT24/SD-3MT12/SD-MIV1.5/0.5
型号说明：左端为 24 芯 MT 插头（带弹簧带导针），右端为 3 个 12 芯 MT 插头（带弹簧带导针），光纤为 OM3 多模，光纤长度 1.5 米，分支长度 0.5 米。
二、 产品外形及尺寸
（1）MT24/SD-2MPO-MIV1.5/0.5

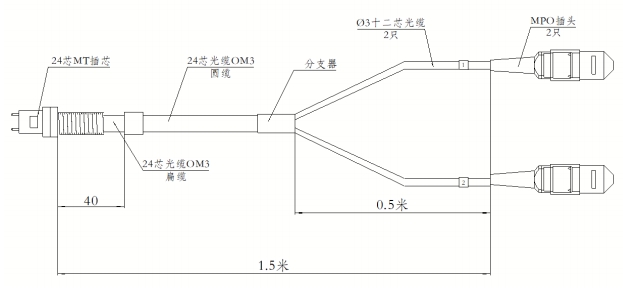

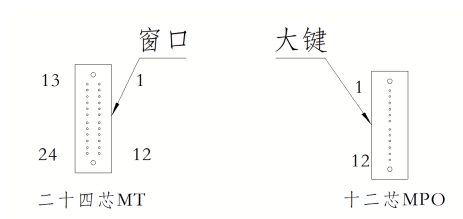

①外形图（2）接点排列
2.2 MT24/SD-3MPO-MIV1.5/0.5

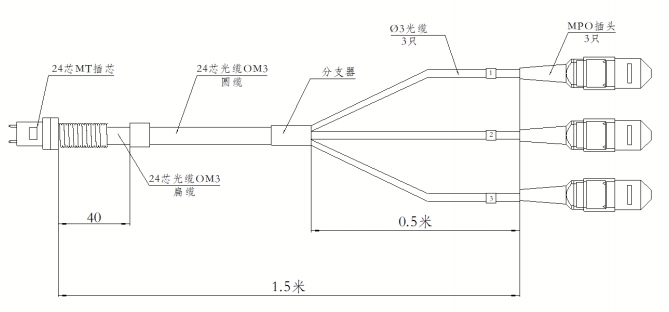

（1）外形图

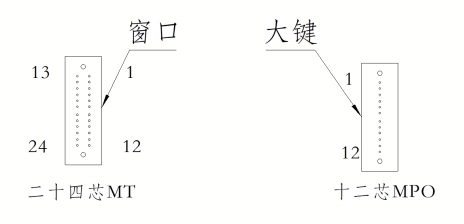

（2）接点定义
2.3 MT24/SD-3MT12/SD-MIV1.5/0.5

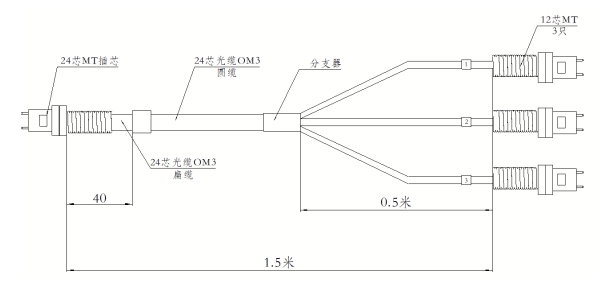

（1）外形尺寸

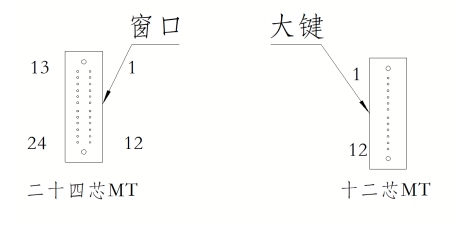

（2）接点定义

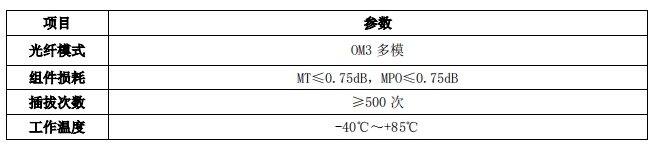

三、 产品性能

注：本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
