J599 系列光缆组件

0.0/5 rating (0 votes)

Description

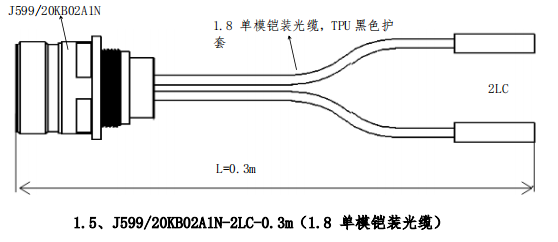

1.5.型号说明：产品一端为 1 个 J599/20KB02A1N 插座，另一端为 2 个 LC 接头，光缆 为 1.8mm 单模铠装光缆，TPU 黑色护套，长度 0.3m
链路损耗： ≦0.6+0.3+0.4dB/km*Lm (1310nm)

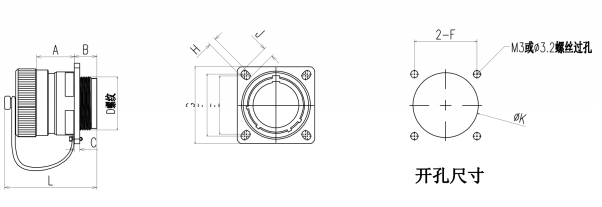

2、插头插座外形尺寸图J59920K 3

壳体号

A

B

C

D

E

F

G

H

J

K

L

11#

20.8

10.7

2.5

M15*1.0

18.30

20.62

26.20

3.25

4.89

20.22

41.10

 3、光缆组件参数

性能参数

指标要求

插拔次数

500次

材质

不锈钢材质

防护等级

IP67

盐雾性能

48H

工作温度

-40℃~+85℃

连接器损耗

≦0.6dB

光缆组件保持力

/

4、光缆参数

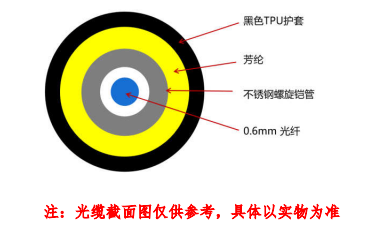

4.1 光缆截面图J59920K-3.png

4.2 光缆特性

光缆外径

1.8±0.2mm

最小弯曲半径

光纤模式

单模

静态

10D

动态

20D

光纤衰减 (成缆后)

≤0.4dB/km@1310nm

光缆抗拉力

长期

500N

短期

800N

工作温度

压扁力

-40 °C to +85 °C

长期

2000N/10cm

短期

3000N/10cm

5、包装规范
1、产品独立包装袋包装，每袋 1 条，合格证在 PE 袋子里
2、随货附发货清单及检测报告
3、ZLTC 包装或中性包装

注：本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
