光衰减器模块

光衰减器模块

0.0/5 rating (0 votes)

Description

光衰减器模块

产品特性
● 高可靠性
● 高稳定性
● 低插入损耗
● 反应迅速

用途
● 传输光功率高
● 光路功率平衡；
● 信道传输均衡；
● 光自动增益调节
● 光接收机的保护
● 光路通断

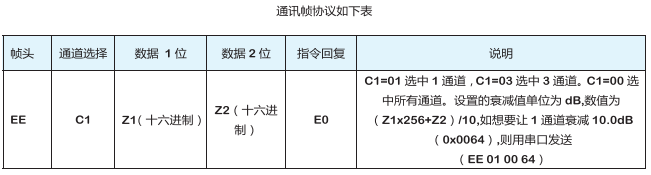

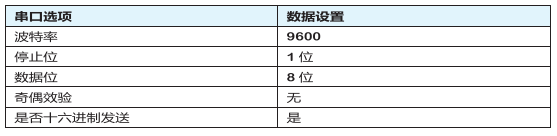

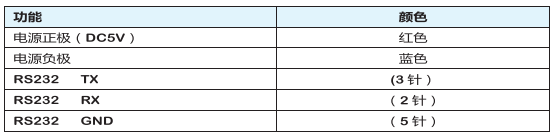

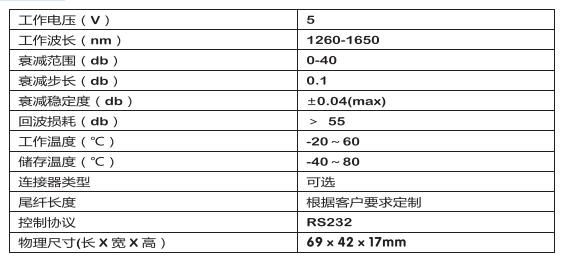

一、光学指标：6e二、接线说明6e三、通讯说明6e四、通讯帧6e五、外观尺寸6e

六、单通道 VOA 模块使用说明：
单通道 VOA 模块（5V） （光纤接光功率计 2 通道）
精度 0.1dB
1、调试模式
调试时将串口接在光功率计串口上,需要调试哪个通道就接好哪个通道光纤,待光功率计读数稳定,校准基准值,再给模块 供电（5V）,若灯不停闪烁,则表示光纤线没连接好,断电连接好后,等待大约 10 分钟调试完成,调试期间 LED 灯会闪烁, 调试完成后灯常亮,光功率计显示-41dB。
2、工作模式
正常使用时,将串口接在电脑串口。
设置衰减值命令(HEX) EE AA 06 xx xx 00
xx xx 为要设置的 dB 值。如取值 25.6dB,,则输入 25.6*10，转化为 16 进制为 01 00











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
