Description

概述

11简介

FT-AA-FT/RCLD1-S1-BG4光端机是专门为CameraLink及控制数据在单模光纤上远距离、无失真传输而设计。

FT-AA-FT/RCLD1-S1-BG4光端机支持将超高速工业相机、高速图像帧捕捉器、机器视觉及运动控制系统、高清晰度摄像机、计算机图像视觉采集系统、工业自动化制造过程监控系统、体育运动分析设备、平板显示器测试系统、铁轨及路面检测设备被、交通流量监测仪器、3D动漫动画合成与制作、医学CT或核磁共振影像系统、雷达声纳、军事及航空航天影像系统或任何视频源输出的CameraLink信号长距离传输到远端,从而突破了CameraLink只能用短距离电缆传输的限制,大大延伸了CameraLink的应用范围和连接距离,使得CameraLink广域传播、发布和共享成为可能。支持CameraLink V2.0标准,支持Base/Medium/Full等各种分辨率下的高清数字影像,最大85/125MHz像素时钟,带宽可达10GbpsCameraLink接口内置超强的自动均衡和时钟重定时功能,使得画面清晰稳定,无任何细小抖动。提供422数据接口,方便CameraLink设备的云台、雨刷、加热器、控制报警信号、红外补光和控制键盘、硬盘录像机、存储设备及图像视频软件控制系统以及光纤两端的数据采集设备、现场自动化控制设备、远端遥控、遥测、遥信设备等进行互连通信或控制。

FT-AA-FT/RCLD1-S1-BG4光端机使用全工业级宽温度范围设计,同时由于使用光纤作为传输介质,因此性能卓越,耐高温、严寒,可以有效的防止强电磁波辐射干扰、雷电冲击和电源浪涌,通信质量稳定、可靠。

FT-AA-FT/RCLD1-S1-BG4光端机已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台、公安武警监狱及边防哨所、航空航天飞行、军事营地设施、武器装备移动战车及作战指挥和演习等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

12 技术指标

技术标准:

CameraLink接口

接口标准

CameraLink V2.0

物理接口

MDR-26

接口数量

发射机:1路输入;接收机:1路输出

工作模式

Base

数位宽度

24/48/64bit

最大像素时钟

85/125MHz

最大带宽

10Gbps

数字均衡和重定时

内置

数据接口

接口数量

1路双向RS422数据

物理接口

DSUB-9

RS-422速率

DC-115.2Kbps

RS-422距离

0~1200

RS-422协议

:透明支持任意RS-422协议

 光纤接口

物理接口

光接口法兰盘LC,可支持的连接跳线PC

光纤种类

单模(9/125um)光纤,双纤

传输距离

单模:0-10KM

工作环境(室外或室内均可)

工作温度

-30+70

湿度

095%不结凝

防护等级

通用工业标准或特殊指定

外型尺寸

壁挂式

裸板(100mmx70mm

供电方式

直流9~36V

最大消耗功率

10W

1.3 服务与有限责任保证

1、维修服务

(1) 当你需要本公司提供服务时,请先与当地代理商或经销商取得联系,他们会安排一切维修服务事项。如果你一时不方便或无法和本公司的代理商和经销商取得联系时,请先与本公司联络,并依照流程将设备寄回。使用者必须承担单程的运保费用,回程运费则由本公司支付。

(2) 使用者寄送维修时请详细说明故障现象,附齐相关配件,并注明寄件人、联系电话、地址,以便维修作业。

2、若该产品超过保修期限或因不正常操作引起的故障,本公司将酌情收取材料费及维修费用。

3、有限责任保证

  1)  本公司对其产品直接用户提供保修期有限责任保证。以出货当日算起,保修期限内若因制造和材料因素所造成的产品缺陷,本公司将免费提供修复服务。

  2)  本公司在保证下所承担的责任,只限于本公司或其指定的维修站内进行免费维修,并由本公司鉴定该缺陷是否属于原始缺陷。

4、如果使用者自动更改该产品内部设计,包括软件更新则不论该产品是否仍属保修期内,本公司一律不承担保修责任。

5、本产品需外接使用交流220V电源,此电压为高压危险电压,需专业人员安装。

6、本产品为光通信设备,光接口发出的光为激光,用户切不可直视光头,激光会损伤视网膜。

7、本产品为电子产品,长期工作在潮湿、酸、碱、雾环境下会降低寿命。

8、本产品如从高空跌落或经受强冲击会损坏。

安装与面板说明

21 打开包装

    在打开设备包装后请先检查所附属的零配件是否齐全,如果不全请立即与本公司的经销商和代理商联系。

    完整包装包括下列各项:

  发射机、接收机各一台

  FT-AA-FT/RCLD1-S1-BG4使用手册一

如果产品在运送过程中有任何损坏情形,请与本公司的经销商或代理商联络。

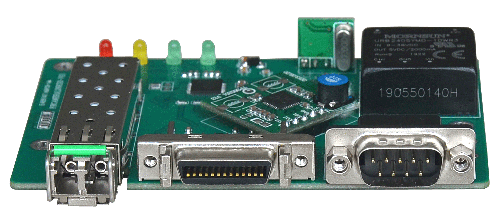

22接口说明

14

FTCMERALINKD2-V11为发射机,FRCMERALINKD2-V11为接收机

MDR-26 :  CameraLink接口,接口定义如下:

接收机(接采集卡)

发射机(接相机)

CameraLink信号

1

1

POCL

14

14

GND

2

25

X0-

15

12

X0+

3

24

X1-

16

11

X1+

4

23

X2-

17

10

X2+

5

22

Xclk-

18

9

Xclk+

6

21

X3-

19

8

X3+

7

20

SerTC+

20

7

SerTC-

8

19

SerTFG-

21

6

SerTFG+

9

18

CC1-

22

5

CC1+

10

17

CC2+

23

4

CC2-

11

16

CC3-

24

3

CC3+

22

15

CC4+

25

2

CC4-

13

13

GND

26

26

POCL


DB9
:  双向422数据接电源接口,接口定义如下:

针脚

针脚定义

说明

1

422T-

RS422总线的发送数据“-”线,输入光端机

2

422T+

RS422总线的发送数据“+”线输入光端机

3

422R-

RS422总线的发送数据“-”线,从光端机输出

4

422R+

RS422总线的发送数据“+”线从光端机输出

5

GND

6

POW-

电源负极

7

POW-

电源负极

8

POW+

电源正极

9

POW+

电源正极

FIB :  光纤接口(发射机:TX1351nm RX1371nm;接收机:TX1371nm RX1351nm

指示灯说明:

POW: 电源指示灯 电源输入正常时,指示灯亮

FIB: 光纤链路指示灯 光纤链路正常时,指示灯不亮

V: CameraLink指示灯 有信号时,指示灯亮

D:  RS422数据指示灯 当有数据传输时,指示灯闪烁

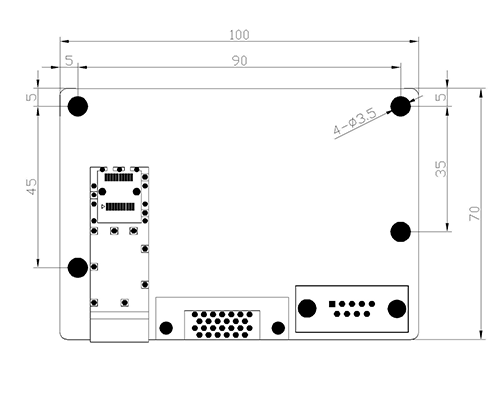

23 线路板尺寸
