光波导延迟线

光波导延迟线

0.0/5 rating (0 votes)

Description

光波导延迟线

产品描述：
成都北亿纤通科技有限公司的单片集成光延时组件,是基于厚膜 SOI 硅光子技术、将硅基光开关和硅波导延时回路单片集成的创新型 产品,它集高速切换、偏振无关、高精度、高集成度、低损耗等优势于一体。
其延时态切换速度达到 1µs 以下,延时精度比传统光纤延时线提升 1 个量级,厚膜 SOI 硅光技术使其光损耗达到工程应用水平,单片集成芯片解决了传统光延时器的体积大、可靠性差问题,是唯一可全方面满足光控相控阵应用要求的产品。

主要特征：
1µs 以下超高速切换、纯固态芯片、高延时精度、超小尺寸、超宽带工作、超高可靠性。

典型应用：
适用于中小延时量的光时延应用,主要针对高频段/小型阵/机载舰载等场合的光控相控阵雷达系统、电子对抗系统。

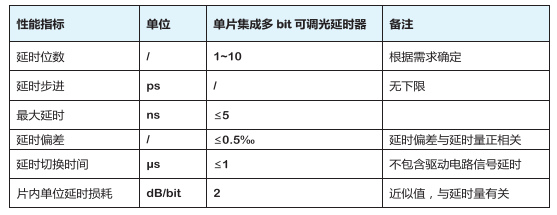

 主要指标（典型值）：15a











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
