标准光模块
FT-68-ZLY 2光2电连接器
Description
1、说明事项
1） 光纤陶瓷插芯使用直径1.25，提高插损稳定性
2） 本规格书中未标尺寸默认单位为mm，除特殊说明外；
2、产品外形及尺寸

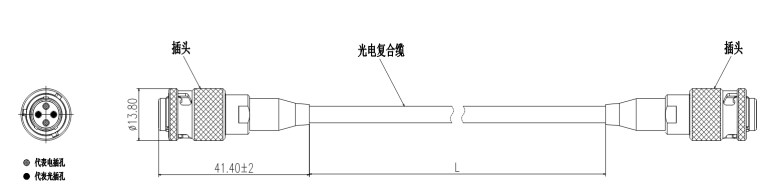

订货代码：FT-68-ZLY/FT-68-2G2DP-ZLY/FT-68-F2G2DP-Lm(见示意图)

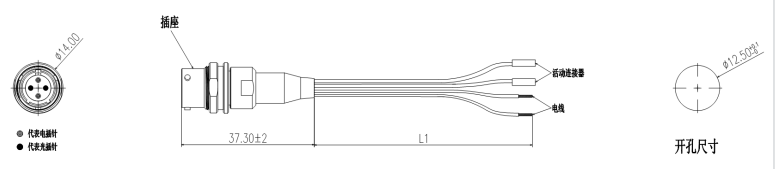

订货代码：FT-68-ZLY/FT-68-2G2DS-2LC/SC/FC/ST-L1m(见示意图)
3、技术参数
3.1 光学特性
|
插入损耗 |
≤1.0dB（单个对接面的插损） |
3.2电气参数
|
额定电压 |
220V |
|
额定电流 |
极限5A (单芯） |
|
接触电阻 |
≤7.5mΩ |
|
绝缘电阻 |
≥2000MΩ |
3.3光缆组件
|
性能参数 |
指标要求 |
|
插拔次数 |
≥500 |
|
工作温度 |
-30℃～+65℃ |
|
贮存温度 |
-40℃～+85℃ |
|
配线规格 |
0.5mm2 |
|
连接器芯数 |
4芯 |
|
连接器材质 |
不锈钢 |
|
绝缘体材质 |
PPS 硅橡胶 |
|
针孔件材质 |
铜合金; 表面处理：镀金 |
4、执行标准
GJB1428B-2009《光缆通用规范》
GJB4411B-2002《光缆组件通用规范》
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
