非球面透镜准直器

非球面透镜准直器

0.0/5 rating (0 votes)

Description

非球面透镜准直器

固定焦距非球面透镜准直器(FC/PC连接器)
AFP型光纤准直器设计用于准直从FC/PC接头光纤输出的光束,出厂经预对准,具有衍射极限的性能。光纤准直器内部无运动部件,结构紧凑,方便集成到已有的装置中。由于非球面透镜会产生色差,所以有效焦距(EFL)与波长有关。透镜两面均镀有增透膜,最大限度地减少表面反射。对于要求更低回波损耗低的应用场景,建议配合端面镀有增透膜的光纤跳线使用,可有效降低回波损耗影响。

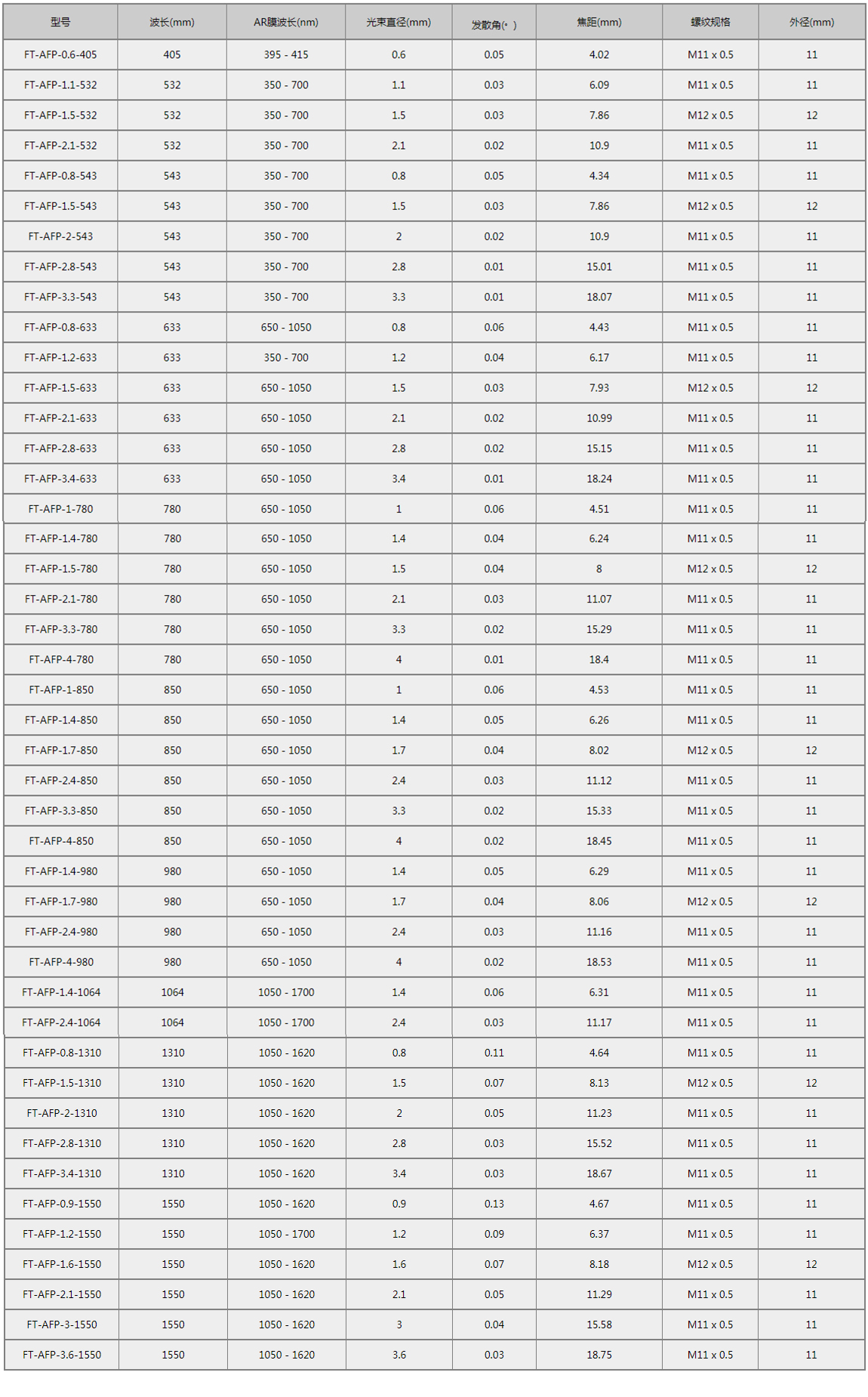

L31

固定焦距非球面透镜准直器(FC/APC连接器)
AFA型光纤准直器设计用于准直从FC/APC接头光纤输出的光束,出厂经预对准,具有衍射极限的性能。光纤准直器内部无运动部件,结构紧凑,方便集成到已有的装置中。由于非球面透镜会产生色差,所以有效焦距(EFL)与波长有关。透镜两面均镀有增透膜,最大限度地减少表面反射。对于要求更低回波损耗低的应用场景,建议配合端面镀有增透膜的光纤跳线使用,可有效降低回波损耗影响。

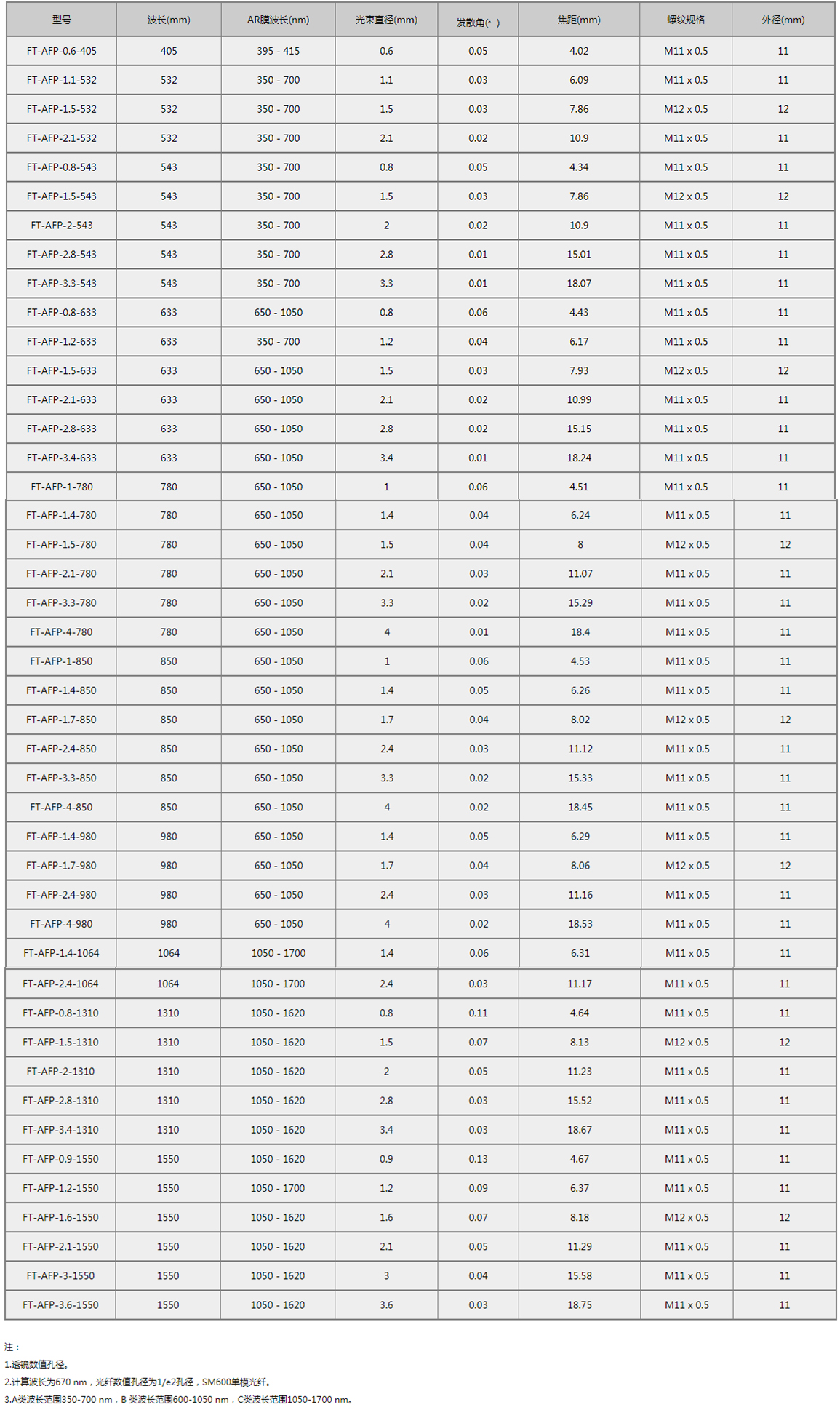

L32

固定焦距非球面透镜准直器(SMA连接器)
AFS型光纤准直器设计用于准直从SMA905接头光纤输出的光束,出厂经预对准,具有衍射极限的性能。光纤准直器内部无运动部件,结构紧凑,方便集成到已有的装置中。由于非球面透镜会产生色差,所以有效焦距(EFL)与波长有关。透镜两面均镀有增透膜,最大限度地减少表面反射。虽然这些准直器设计用于单模光纤跳线,但也能用于小芯径、低NA的多模光纤跳线。为了提高性能,我们建议将这些准直器与镀增透膜的多模光纤跳线配合使用。这些跳线在光纤的一端镀有增透膜,以在光纤与自由空间界面上提高透射率,并改善回波损耗。需要说明的是,AFS型准直器仅在与单模光纤一起使用时才能保证性能规格。

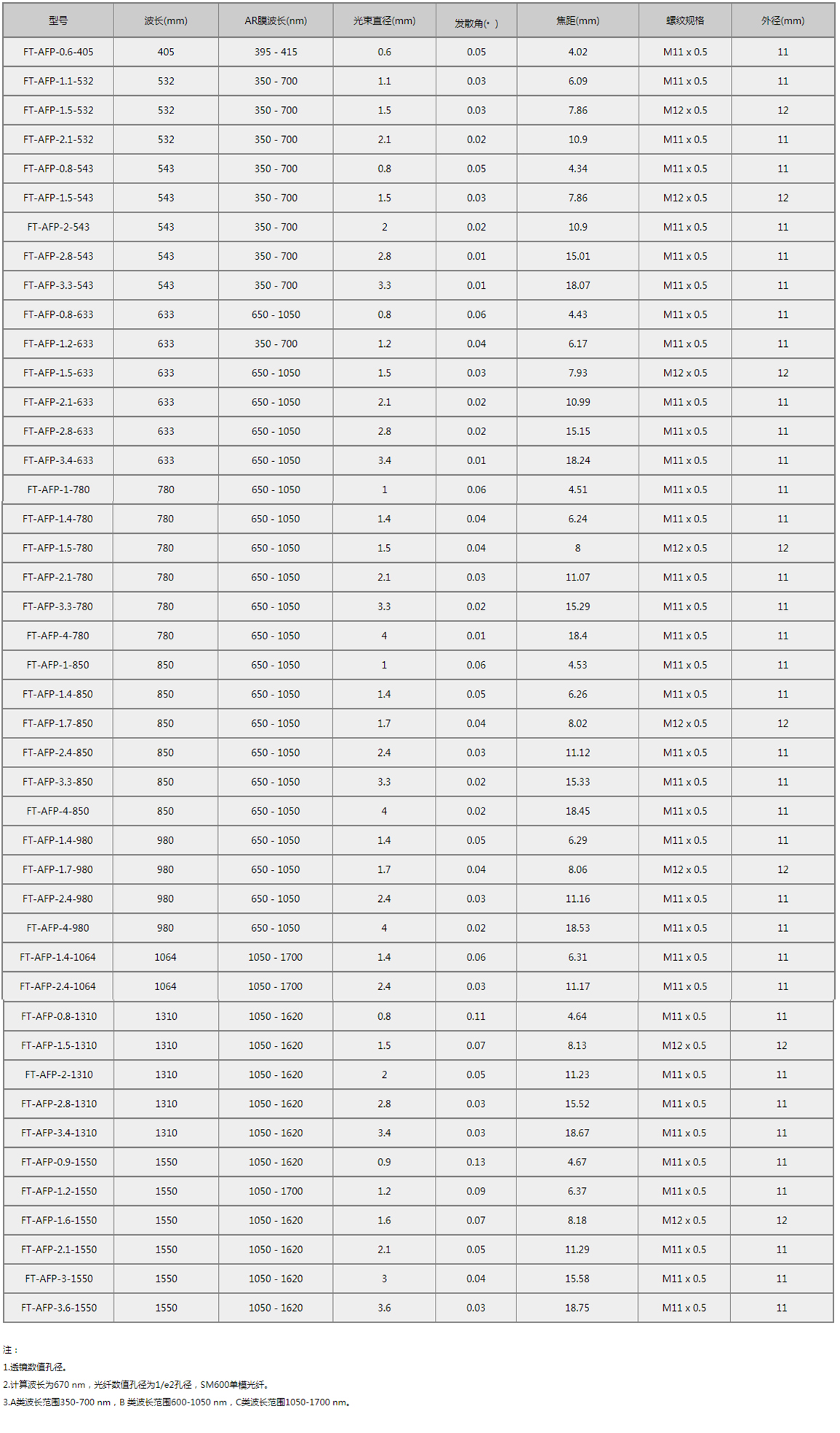

L33











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
