1 产品介绍

该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。

该模块采用本公司独特的专利技术进行大功率Pump泄漏的处理，来获得更优的指标和更稳定的性能。采用与常规光纤放大器不同的双包层铒镱共掺放大技术，具有比普通技术高10倍的电光转换效率，所以具有更低的相对成本和更紧凑的体积与更低的功耗，特别适用于光纤到户FTTH，光纤到楼等大分配比系统中应用。与PON系统相匹配，构建三重网络集成。(三波长波分复用可选)。

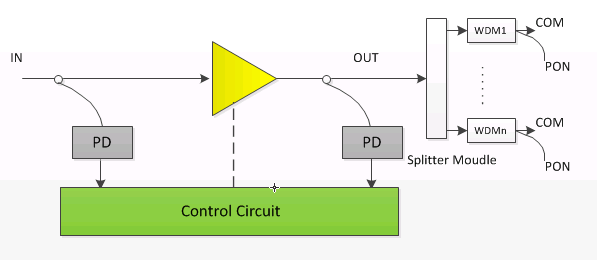

图 1-1 系统功能图

该高功率放大器模块具有以下特点：
➢低噪声系数
➢高稳定性和高可靠性
➢高输出功率，最大可达5W总输出功率
➢铒镱共掺双包层放大技术：专利Pump泄漏处理技术
➢能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％
➢支持OEM
➢所有性能符合Bellcore GR-1312-CORE 要求

2 技术规格
2.1环境要求

表 2-1环境参数

表 2-2 机械及接口规格

1. 实际功耗与输出功率和环境温度相关；
2. 5VDC和24VDC可选。
3. 光学指标

表 2-3 光学参数


3 电接口定义
表 3-1电接口定义

4 机械尺寸
尺寸:228x150x 45mm

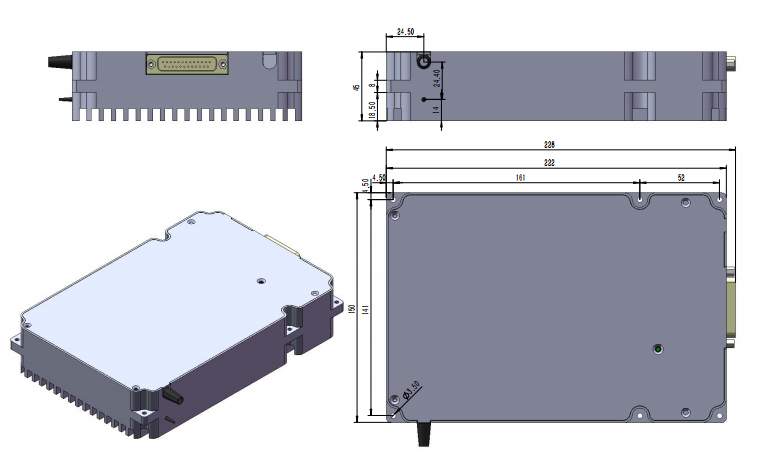

图4-1结构尺寸图

5 订购信息
