表贴型双纤双向CWDM光收发一体模块
Description
表贴型双纤双向CWDM光收发一体模块
描述
FTRS-Cxx24/62-xxx型双纤双向CWDM光收发模块将发送和接收部分封装在一个小尺寸金属壳体内，增强了模块抗电磁干扰能力。光发射部分采用大功率LD，发送信号引脚（TD+和TD-）接口电平标准为CML。
光接收部分包括PIN、前置跨阻放大器和限幅放大器，接收信号引脚（RD+和RD-）接口电平标准为CML。接收信号检测引脚（SD）接口电平为标准LVTTL。通过发射使能引脚（TDIS）可使模块进入节电模式。
模块引脚及安装尺寸全面兼容STRATOS公司的同类产品。功能引脚，安装及外形尺寸可根据用户要求定制，应用灵活。
模块经过严格的军品级筛选及环境试验，保证了模块的可靠性和环境适应性，具有抗振动、抗电磁干扰、耐湿热、温度适应性强等特点，广泛适用于机载、舰载、高海拔等环境。
模块体积小，重量轻，全金属结构，高度仅12mm，易于安装在空间狭小的插板或机箱内。
特性描述
● 更紧凑的结构设计——模块高度仅12mm
● 适应于高速信号完整性的表贴I/O引脚
● 全金属外壳
● 军品级温度范围，采用抗振动设计
● 具备接收数据信号检测功能
● 3.3 V单电源供电
● LC接口形式
● 18个CWDM波长可选
应用
● 各种数字光通信系统
● 千兆位以太网
● 光纤通道
● SONET/SDH
● 交换机

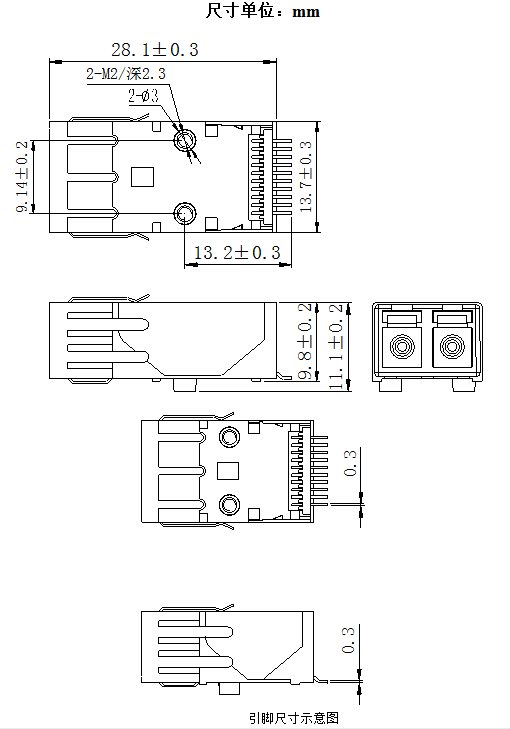

外形尺寸图

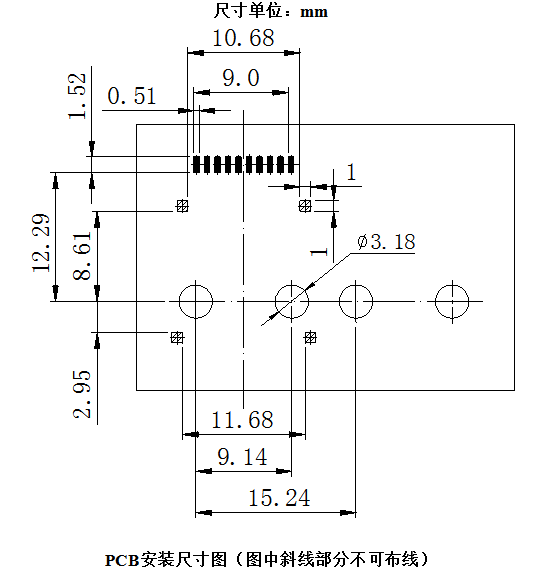

模块安装示意图（顶视图）
定购信息/Ordering information
|
Part Number |
Product Description |
|
FTRS-Cxx24-02 |
双纤双向表贴型-LC-1310nm-(≥2km)-2.5Gbps-商业级 |
|
FTRS-Cxx24-02I |
双纤双向表贴型-LC-1310nm-(≥2km)-2.5Gbps-工业级 |
|
FTRS-Cxx24-02M |
双纤双向表贴型-LC-1310nm-(≥2km)-2.5Gbps-军品级 |
|
|
|
|
FTRS-Cxx24-10 |
双纤双向表贴型-LC-1310nm-(≥10km)-2.5Gbps-商业级 |
|
FTRS-Cxx24-10I |
双纤双向表贴型-LC-1310nm-(≥10km)-2.5Gbps-工业级 |
|
FTRS-Cxx24-10M |
双纤双向表贴型-LC-1310nm-(≥10km)-2.5Gbps-军品级 |
|
|
|
|
FTRS-Cxx24-20 |
双纤双向表贴型-LC-1310nm-(≥20km)-2.5Gbps-商业级 |
|
FTRS-Cxx24-20I |
双纤双向表贴型-LC-1310nm-(≥20km)-2.5Gbps-工业级 |
|
FTRS-Cxx24-20M |
双纤双向表贴型-LC-1310nm-(≥20km)-2.5Gbps-军品级 |
|
|
|
|
|
|
|
FTRS-Cxx62-02 |
双纤双向表贴型-LC-1310nm-(≥2km)-6.25Gbps-商业级 |
|
FTRS-Cxx62-02I |
双纤双向表贴型-LC-1310nm-(≥2km)-6.25Gbps-工业级 |
|
FTRS-Cxx62-02M |
双纤双向表贴型-LC-1310nm-(≥2km)-6.25Gbps-军品级 |
|
|
|
|
FTRS-Cxx62-10 |
双纤双向表贴型-LC-1310nm-(≥10km)-6.25Gbps-商业级 |
|
FTRS-Cxx62-10I |
双纤双向表贴型-LC-1310nm-(≥10km)-6.25Gbps-工业级 |
|
FTRS-Cxx62-10M |
双纤双向表贴型-LC-1310nm-(≥10km)-6.25Gbps-军品级 |
|
|
|
|
FTRS-Cxx62-20 |
双纤双向表贴型-LC-1310nm-(≥20km)-6.25Gbps-商业级 |
|
FTRS-Cxx62-20I |
双纤双向表贴型-LC-1310nm-(≥20km)-6.25Gbps-工业级 |
|
FTRS-Cxx62-20M |
双纤双向表贴型-LC-1310nm-(≥20km)-6.25Gbps-军品级 |
|
|
|
|
FTRP-C3162-02I |
尾纤式双纤双向表贴型FC-CWDM1310nm-(≥2km)-6.25Gbps-工业级 |
|
FTRP-C3362-02I |
尾纤式双纤双向表贴型FC-CWDM1330nm-(≥2km)-6.25Gbps-工业级 |
|
FTRP-2TC272962-02I |
尾纤式双发射表贴型FC-CWDM（1270+1290）-(≥2km)-6.25Gbps-工业级 |
|
FTRP-2R62-02I |
尾纤式双接收表贴型FC-CWDM-(≥2km)-6.25Gbps-工业级 |
|
|
|
|
FTRP-C3162-P10I |
尾纤式双纤双向表贴型FC-CWDM1310nm-(PO: -5；SEN:-15)-6.25Gbps-工业级 |
|
FTRP-C3362I-P10I |
尾纤式双纤双向表贴型FC-CWDM1330nm-(PO: -5；SEN:-15)-6.25Gbps-工业级 |
|
FTRP-2TC272962-P10I |
尾纤式双发射表贴型FC-CWDM（1270+1290）-(PO: -5)-6.25Gbps-工业级 |
|
FTRP-2R62-P10I |
尾纤式双接收表贴型FC-CWDM-(SEN:-15)-6.25Gbps-工业级 |
备注：λ：27=1270,29=1290,31=1310,33=1330,35=1350,37=1370,39=1390,41=1410,43=1430,
45=1450,47=1470,49=1490,51=1510,53=1530,55=1550,57=1570,59=1590,61=1610
注：本产品有全国产化型号可选
本产品为FTRS系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
