ASE光源用于光纤陀螺

0.0/5 rating (0 votes)

Description

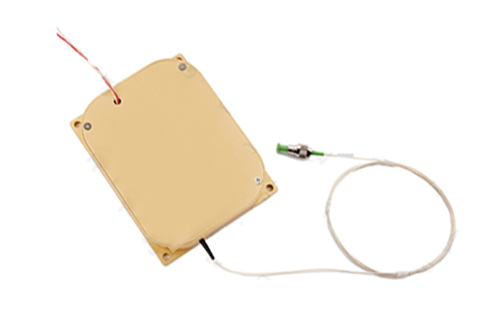

ASE光源用于光纤陀螺

光纤陀螺(I-FOG)用ASE光源模块是专为高性能光纤陀螺设计的光源。根据不同光纤陀螺仪结构需求,北亿纤通科技有限公司设计的ASE光源有圆形和矩形两种,可满足不同陀螺结构设计需要。此类ASE光源采取了优化光路结构、光谱滤波以及功率控制等方式,对于提高光纤陀螺标度因数稳定性与全温稳定性起到至关重要的作用。为了满足不同环境条件下的要求,光源在-40~70℃范围内进行过严格的考核,对光路器件以及电路器件从器件到模块都是经过严格的筛选。光源内部采用集成化的精密温控技术,既保证了光源的光谱稳定,又降低了光源的整体功耗。

27应用

    ● 光纤陀螺
    ● 国防军事研究
    ● 无源器件测试、生产
    ● 生物医学成像

特征

    ● 高可靠性,满足GJB150标准;
    ● 温度适应性强,工作温度范围:-40~70℃
    ● 高斯型光谱形状
    ● 支持输出光功率可调
    ● 输出光功率稳定度高:最佳全温功率稳定性小于1%
    ● 平均波长稳定性好,最佳全温平均波长稳定性小于20ppm

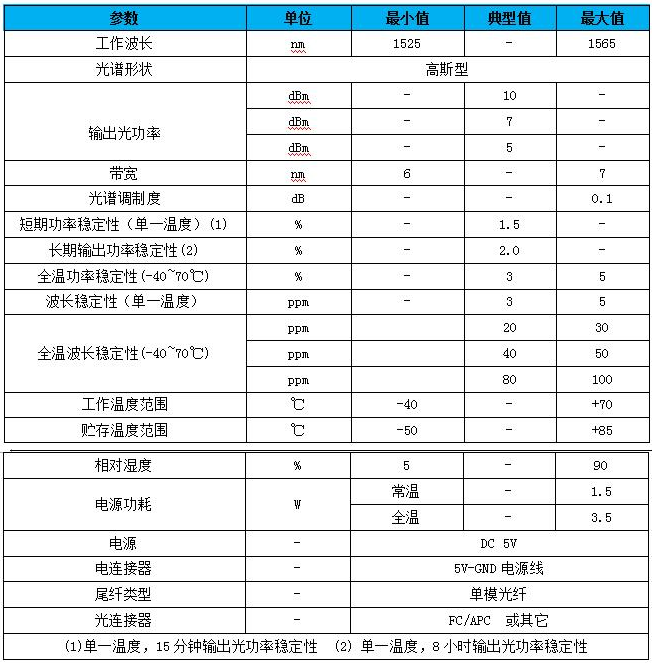

 光学性能指标

46

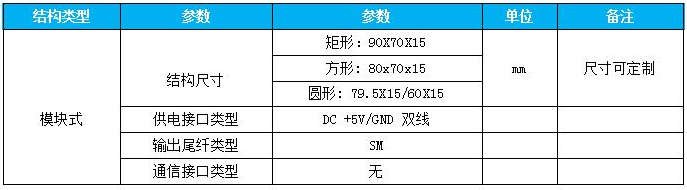

 机械结构

47



 电性能特性

48



产品型号

FT-63-FASE-S-WR-WS-O-FT-FL-CT
S:结构类型 M1=70x60x15mm M2=80x70x15mm M3=90x70x15mm
M4=Φ79.5x18mm M5=Φ79.5x15mm M6=Φ60x15mm
WR:波长范围 C=C-band
WS:波长稳定性 20ppm=20ppm 30ppm=30ppm 50ppm=50ppm 80ppm=80ppm 100ppm=100ppm
O:输出功率 10dBm=10dBm -10dBm=-10dBm
FT:光纤类型 0.9L=0.9mm松套管光纤 0.9T=0.9mm 紧套管光纤 B=裸纤
FL:光纤长度 1m=1.0m 0.5m=0.5m
CT:连接器型号 FC/APC 、FC/UPC、N=None
