电信用1U单通道光纤放大器

0.0/5 rating (0 votes)

Description

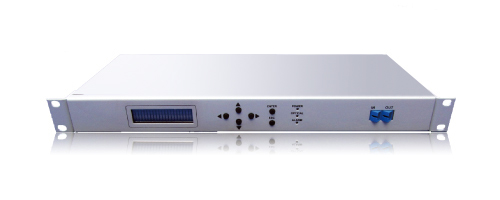

 电信用1U单通道光纤放大器

电信用1U单通道光纤放大器

说明

该产品为高稳定度输出EDFA。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动功率控 制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使 调节、显示方便、可靠、智能。
产品专为数字光纤通信系统设计的光路具有：（1）更低的噪声指数；（2）高输出功率功放和低灵敏度的前置放大，极大提升系统链路损耗预算；（3）宽输入功率范围和输出功率现场可调，实际工程中兼容性更强。
采用独创的智能温控系统，当整机温度高于45℃时，强力风扇开始工作，温度低于40℃时，风扇停止。保证系统的热稳定性与风扇的长寿命。同时，专业的散热风道设计保证最优的温度稳定性。
智能化监控与管理系统。具有RS232，RS485和以太网三种完善的网管接口，且开放的网管接口保证与任何的网管系统的互联性。以太网网管兼容国标的SNMP协议。同时网管Agent可以热插拔，不影响设备运行，方便网管软件的升级。
双电源热插拔备份版本可选。
应用
  • SDH、ATM长距离传输
  • 视频、以太网光传输系统
  • 光分配系统
  • 功率放大
  • 线路放大
  • 前置放大
特点
  • 低噪声系数：典型值低于4.5dB
  • 标准1U机架式结构：兼容电信标准机架
  • 高稳定性和高可靠性：MTBF＞150000小时
  • 高精度的AGC、APC：功率控制精度典型值为±0.05dB
  • 完善的网管接口：以太网、RS-485和RS-232网络接口
  • 智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％
  • 根据系统需要灵活配置功放、线放和预放
  • 预放提供滤波器抑制ASE版本
  • 可根据客户要求提供OEM服务
  • 高精度的ATC电路:温度控制精度＜±0.1℃
  • 支持Telnet和国际SNMP网管
  • 所有性能符合Bellcore GR-1312-CORE要求
环境性能
参数 符号 最小值 典型值 最大值 单位
工作温度 TW 0 ------ 50 ℃
存储温度 TS -40 ------ 80 ℃
湿度* ------- 10 ------ 90 %
*:无凝露
电路特性
参数 符号 最小值 典型值 最大值 单位
电源供给电压 Vps -36 -48 -72 VDC
功耗 P ------- ------ 18 W
* : 110VAC, 220VAC和-48VDC 可选
光路特性
参数 符号 最小值 典型值 最大值 单位
工作波长 λc 1530 1550 1565 nm
饱和输出功率* Posat ------ ------ 20 dBm
输入功率* Pi -35 ------ +6 dBm
增 益 G ------ 20 32 dB
噪声系数 NF ------ 4.5 ------ dB
输出功率稳定性 △Po ------ ±0.05 ±0.1 dB
输入隔离度 ISOi 30 ------ ------ dB
输出隔离度 ISOo 30 ------ ------ dB
输入泵浦泄露 PLi 30 ------ -35 dBm
输出泵浦泄露 Plo 30 ------ -45 dBm
回波损耗 RL ------ ------ -45 dBm
偏振相关增益 PDG ------ ------ 0.3 dB
偏振模色散 PMD ------ ------ 0.5 ps
* : 客户可选
** ：预放输入功率范围-35 ~ -25dBm;线放输入功率范围-25 ~ -10dBm;功放输入功率 -10 ~ +6dBm
订购信息
产品类别 应用领域 结构 工作带宽 功率类型 输出功率 电源1 电源2 接口类型 网管
FTGA 2 1 1 1 010 4 2 1 0
GA：常规光纤放大器 2电信领域 1:1U结构 1:C-Band单通道 1：Pre 020-20dBm 1:110VAC 1:110VAC 1:SC/UPC 0:None
  4:L-Band单通道 2:Online 010-10dBm 2:220VAC 2:220VAC 2:SC/UPC 1:SNMP
    3:Booster

3:110VAC

~220V

3:110VAC

~220V

 3:SC/UPC
      123:+23dBm 4:-48VDC 4:-48VDC 4:SC/UPC
          0:None 5:SC/UPC
            6:SC/UPC

注：输出功率表述：3位，第一位为功率符号（0:-,1:+),第二位和第三位为功率绝对值，单位dBm


定义：单电源可选1UA机箱，双电源只可选1UB机箱


1.预放Pre-Amplifier:输出功率-35 ~ -25dBm


2.线放online-Amplifier:输出功率-25 ~ -10dBm


3.功放Booster-Amplifier:输出功率-10 ~+6dBm
