SNAP 十二路并行发射接收光模块

描述
12路并行光发射模块和接收模块为甚短距离的高速数据处理和传输提供高可靠的多路数据链接，解决了数据传输的瓶颈问题。为系统提供了低成本、高密度的数据传输方案。模块由12路独立的光通道组成，每通道可提供可达10Gbps的传输数据率，在多模光纤中，传输距离可达到100米以上。模块的工作光波长为850nm，可提供总数据率超120Gbps的高速数字传输能力。
模块适应各种严酷的工作条件，工作温度范围宽、耐潮湿、抗振动、抗电磁干扰，可广泛应用于车载、机载、舰载、高海拔等环境。产品有商业级、工业级和军品级多个质量等级可供选择。
模块提供了与I²C协议相兼容的两线串行数据端口，提供模块内的各种监控和状态信号，通过软件升级，可为用户提供更多的功能。

特点
● 可直接替换符合“SNAP-12”多源协议的产品
● 高密度设计
● 无需额外辅助散热
● 低功耗
● 简化系统设计/高可靠性
● 工作温度-40℃～+85℃

特性描述
● 12路独立并行光纤通道
● 单通道速率可达10Gbps
● 850nm VCSEL/PIN阵列技术
● 可为每个通道设置独立地址
● 支持62.5um和50um多模扁带光纤
● 兼容“SNAP-12”多源协议的矩阵连接器
● 3.3V单电源供电
● 独立的通道失效监控
● 两线模式的串行数据接口

应用
● 甚短距离的高速数据通信连接：
● 板级互连
● 机架间互连
● 系统级互连
● 服务器与存储器阵列的互连
● 12通道高速串行数据流

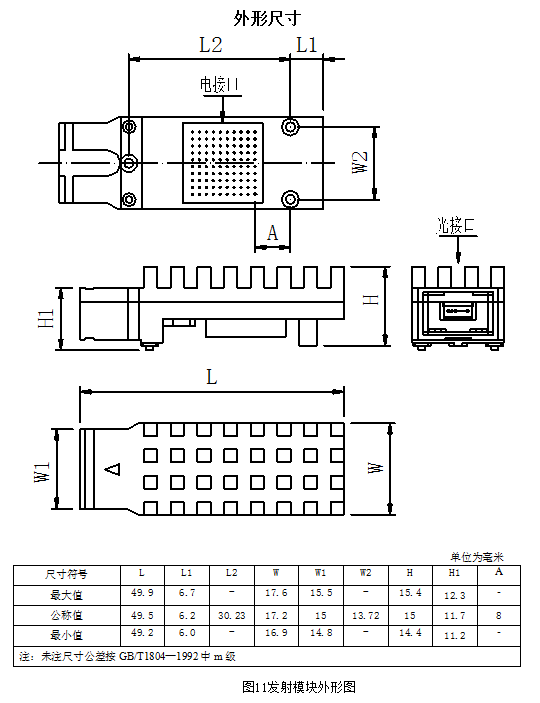

发射模块尺寸

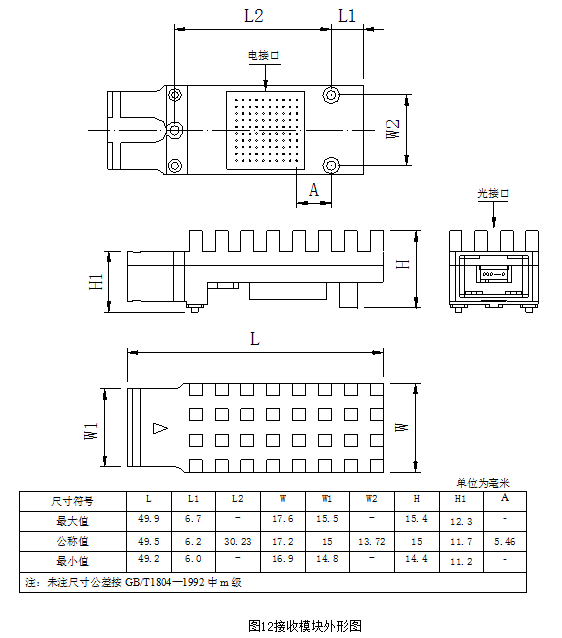

接收模块尺寸

订购信息

注：40Gbps为单通道速率3.5Gbps，60Gbps为单通道速率5Gbps，75Gbps为单通道速率6.25Gbps，120Gbps为单通道速率10Gbps。

注：本产品有全国产化型号可选
本产品为FTSP系列SNAP12 并行光模块，仅展示部分参数，如有需要，请联系我们。
