DWDM密集波分复用器光器件
Description
100G, 200G 1×2DWDM单器件（3端口）
北亿纤通推出的100G/200G信道间隔密集光波分复用器件，波长稳定性好，采用密封工艺封装，环境稳定性高，具有高隔离度，低插损等性能，应用于DWDM系统．
100G
200G
250um 裸纤
900um 松套管
1m
2m
指定
None
FC/APC
FC/UPC
SC/APC
SC/UPC
LC/APC
LC/UPC
ST
指定
C01
C02
C03
C04
C05
C06
C07
C08
C09
C10
C11
C12
C13
C14
C15
C16
C17
C18
C19
C20
C21
C22
C23
C24
C25
C26
C27
C28
C29
C30
C31
C32
C33
C34
C35
C36
C37
C38
C39
C40
C41
C42
C43
C44
C45
C46
C47
C48
C49
C50
C51
C52
C53
C54
C55
C56
C57
C58
C59
C60
产品特点
低插入损耗
低偏振相关损耗
高隔离度
高稳定性和可靠性
产品应用
DWDM系统
CATV系统
光纤放大器
网络扩容

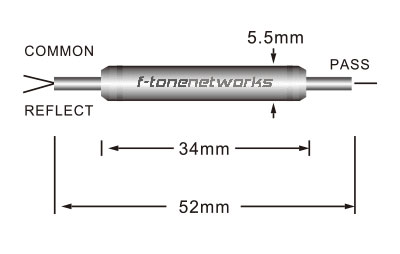

- 包装尺寸
技术参数
| 参数 | 复用/解复用 | ||||||
| 通道波长 （nm） | ITU Grid | ||||||
| 通道间隔 （GHz） | 100 | 200 | |||||
| 中心波长精度（nm） | ±0.05 | ±0.1 | |||||
| 通道通频带 (@-0.5dB 带宽 (nm) | >0.22 | >0.5 | |||||
| 透射通道插损 (dB) | ≤1.0 | ≤0.9 | |||||
| 反射通道插损 (dB) | ≤0.6 | ≤0.6 | |||||
| 信道平坦度（dB） | <0.3 | ||||||
| 隔离度（dB） | 相邻 | >30 | |||||
| 非相邻通道 | >40 | ||||||
| 插入损耗热稳定度(dB/℃) | <0.005 | ||||||
| 波长热稳定度 (nm/℃) | <0.002 | ||||||
| 偏振相关损耗（dB） | <0.1 | ||||||
| 偏振摸色散（ps） | <0.1 | ||||||
| 方向性（dB） | >50 | ||||||
| 回波损耗（dB） | >45 | ||||||
| 最大通光功率（mW） | 500 | ||||||
| 工作温度(℃) | -10~+75 | ||||||
| 储存温度(℃) | -40~+85 | ||||||
| 包装尺寸(mm) | Φ5.5x34 (L38 for 900um Loose tube) | ||||||
以上参数不包含连接头
Important Notice
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
