4芯光缆组件

0.0/5 rating (0 votes)

Description

1、产品外形及尺寸及详细要求4xglzj 3

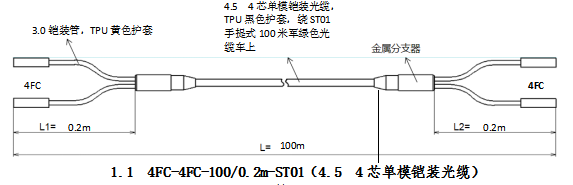

1.1 型号说明：产品两端各为4个FC接头，光缆为4.5 4芯单模铠装光缆，TPU黑色护套，长度100m，分支为3.0铠装空管，TPU黄色护套，长度0.2m包含在总长内。绕在ST01（如右图）光缆车上。
链路损耗：≦0.3+0.3+0.4dB/km*Lm（1310nm）

4xglzj 3

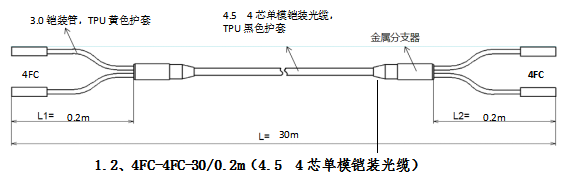

1.2.型号说明：产品两端各为4个FC接头，光缆为4.5 4芯单模铠装光缆，TPU黑色护套，长度30m，分支为3.0铠装空管，TPU黄色护套，长度0.2m包含在总长内。
链路损耗：≦0.3+0.3+0.4dB/km*Lm（1310nm）

2、光缆参数

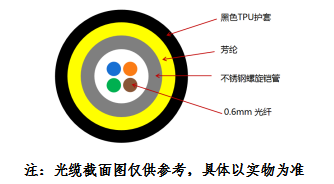

2.1 光缆截面图

4xglzj 3

2.2 光缆特性

光缆外径

4.5±0.2mm

最小弯曲半径

光纤模式

单模

静态

10D

动态

20D

光纤衰减（成缆后）

 ≤0.4dB/km@1310nm>

光缆抗拉力

长期

500N

短期

800N

工作温度

压扁力

   -40 °C to +85 °C

长期

 2000N/10cm

短期

3000N/10cm

3、包装规范
1、产品独立包装袋包装，每袋1条，标签贴在PE袋左上角，光缆车纸箱包装。
2、随货附发货清单
3、ZLTC标准包装或中性包装











注：本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
