1.25Gbps 1310nm SFP BIDI 光模块，3KM

0.0/5 rating (0 votes)

Description

1.25Gbps 1310nm SFP BIDI 光模块，3KM

产品描述
北亿纤通的FTCS-B1512-03D-GC小型可插拔（SFP）光模块与小型可插拔多源协议（MSA）兼容，光模块由五个部分组成：LD驱动器，限幅放大器，数字诊断监视器，FP激光器和PIN光电探测器。模块数据链路在9/125um单模光纤中长达3KM。
光输出可以通过Tx Disable的TTL逻辑高级输入禁用，系统也可以通过I2C禁用模块。提供Tx故障以指示激光器的退化。提供信号丢失（LOS）输出以指示接收器的输入光信号丢失或与合作伙伴的链路状态。系统还可以通过I2C寄存器访问获取LOS（或链路）/禁用/故障信息。

产品特点
● 支持高达 1250Mbps 的数据链路
● +3.3V单电源
● 双向LC/UPC型可插拔光接口
● 符合SFF-8472标准
● 热插拔SFP尺寸
● 1550nm FP发射器，PIN光电探测器
● 低功耗
● 在 9/125µm SMF上最远可达3公里
● 全金属外壳，具有卓越的电磁干扰性能
● 支持数字诊断监控接口
● 符合 RoHS6 -10标准（无铅）
● 工作环境温度：
商业： 0 至 +70°C
扩展： -10至+80℃
工业： -40 至 +85°C

应用
● 切换到交换机接口
● 千兆以太网
● 交换式背板应用
● 路由器/服务器接口
● 其他光链路

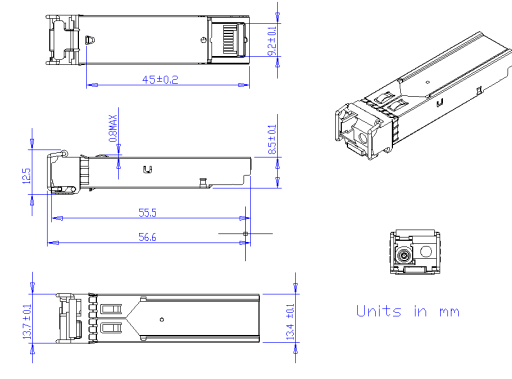

机械尺寸

sfpqgc 9

订单信息

产品型号	基本参数
FTCS-B1512-03D-GC	T1550nm/R1310nm,1.25Gbps,3km,0°C~+70°C,带数据诊断监控
FTCS-B1512-03DE-GC	T1550nm/R1310nm,1.25Gbps,3km,-10°C~+80°C,带数据诊断监控
FTCS-B1512-03DI-GC	T1550nm/R1310nm,1.25Gbps,3km,-40°C~+85°C,带数据诊断监控（工业级）

本产品为全国产光模块SFP系列，仅展示部分参数，如有需要，请联系我们。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
